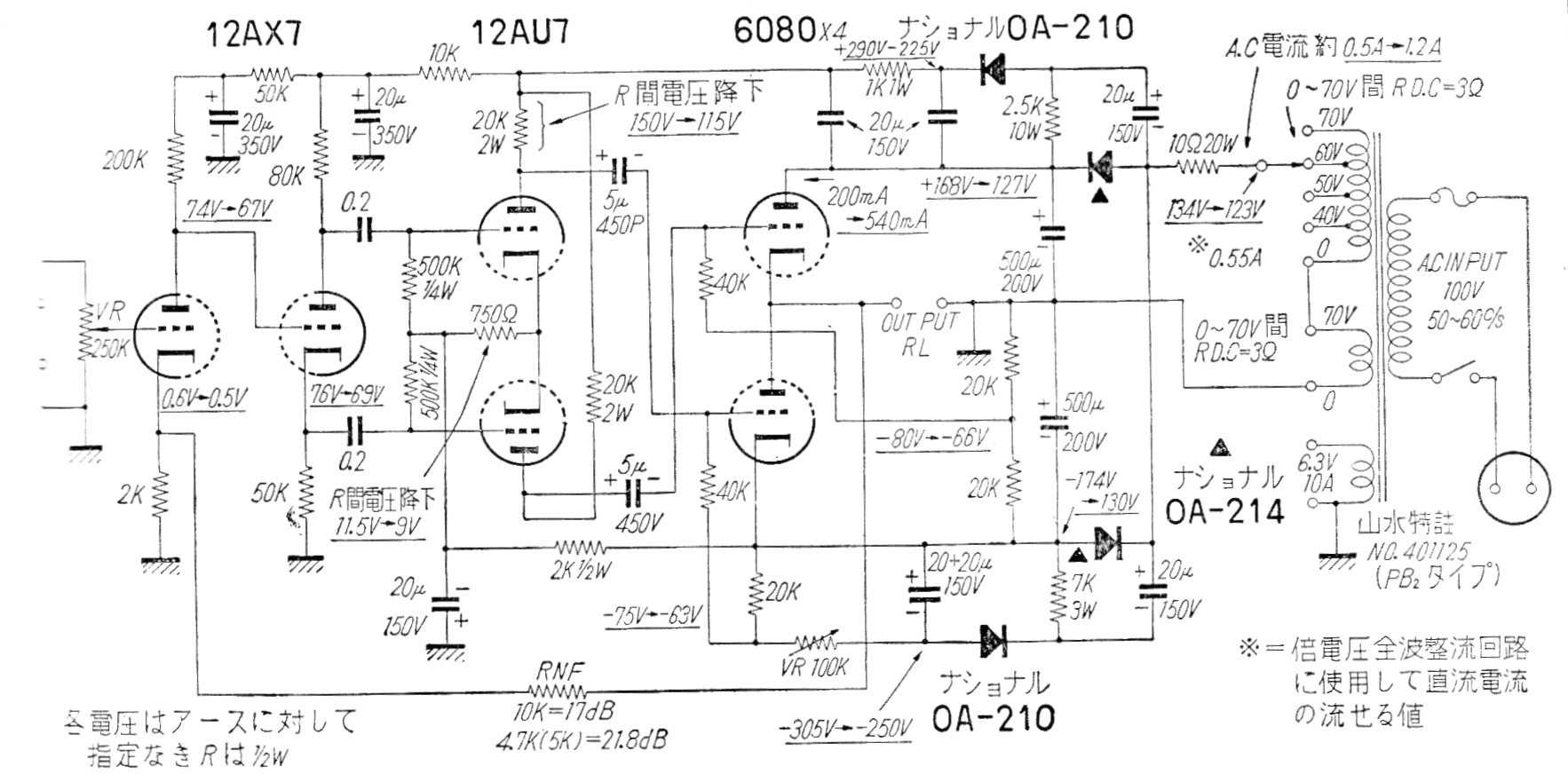

Encontramos este interessante circuito amplificador de potência numa documentação japonesa dos anos 60. O circuito não usa transformador de saída podendo alimentar diretamente alto-falantes de 16 ohms com uma potência de 20 W. O circuito inclui da fonte de alimentação que usa diodos semicondutores.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
