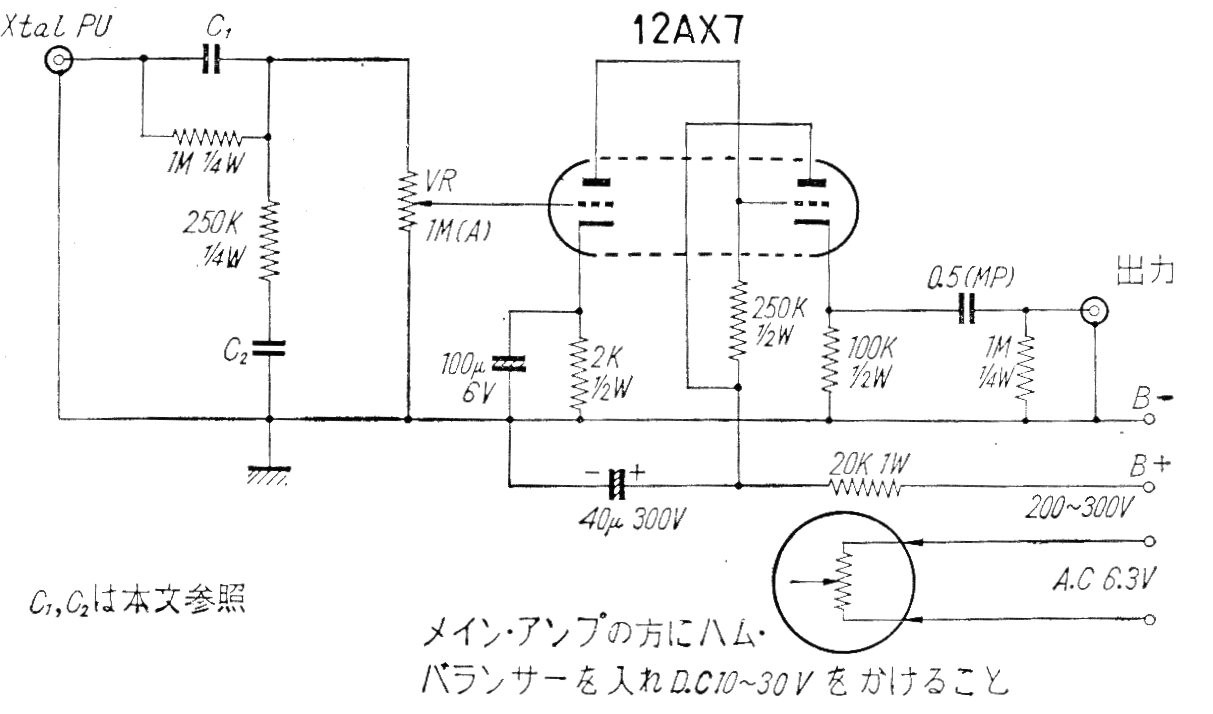

Esta etapa pré-amplificadora utilizando um duplo triodo 12AX7 foi encontrada numa publicação japonesa dos anos 60. O circuito não inclui da fonte de alimentação de200 a 300 V e tem um potenciômetro de ajuste para o aterramento do filamento de modo a serem evitados roncos.


|- CLIQUE NA IMAGEM PARA AMPLIAR -|
