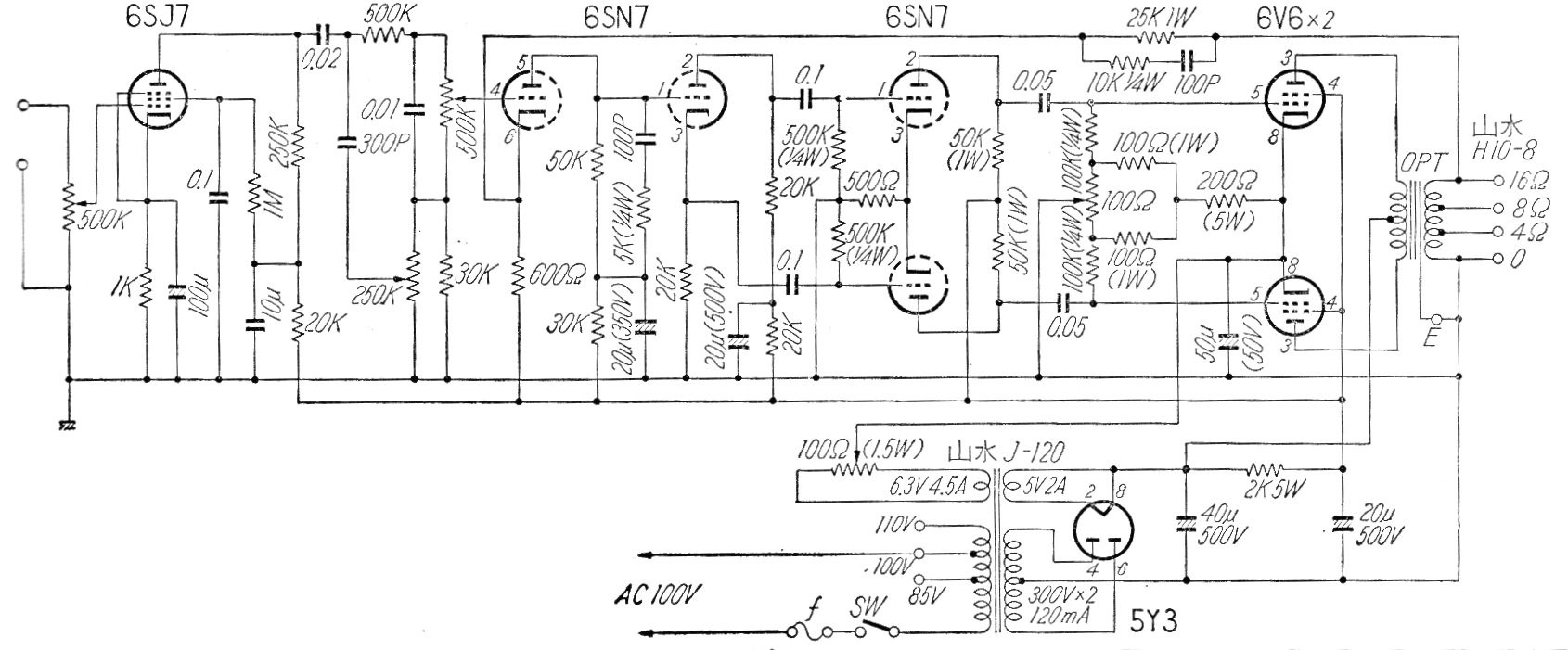

Este amplificador com resposta plana até 20 kHz e boa potência de saída foi encontrado numa documentação japonesa dos anos 60. O circuito usa válvulas 6V6PP em push-pull classe B na saída e transformadores no estágio de excitação e saída. As impedâncias de saída são dadas pelo secundário do transformador de saída.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
