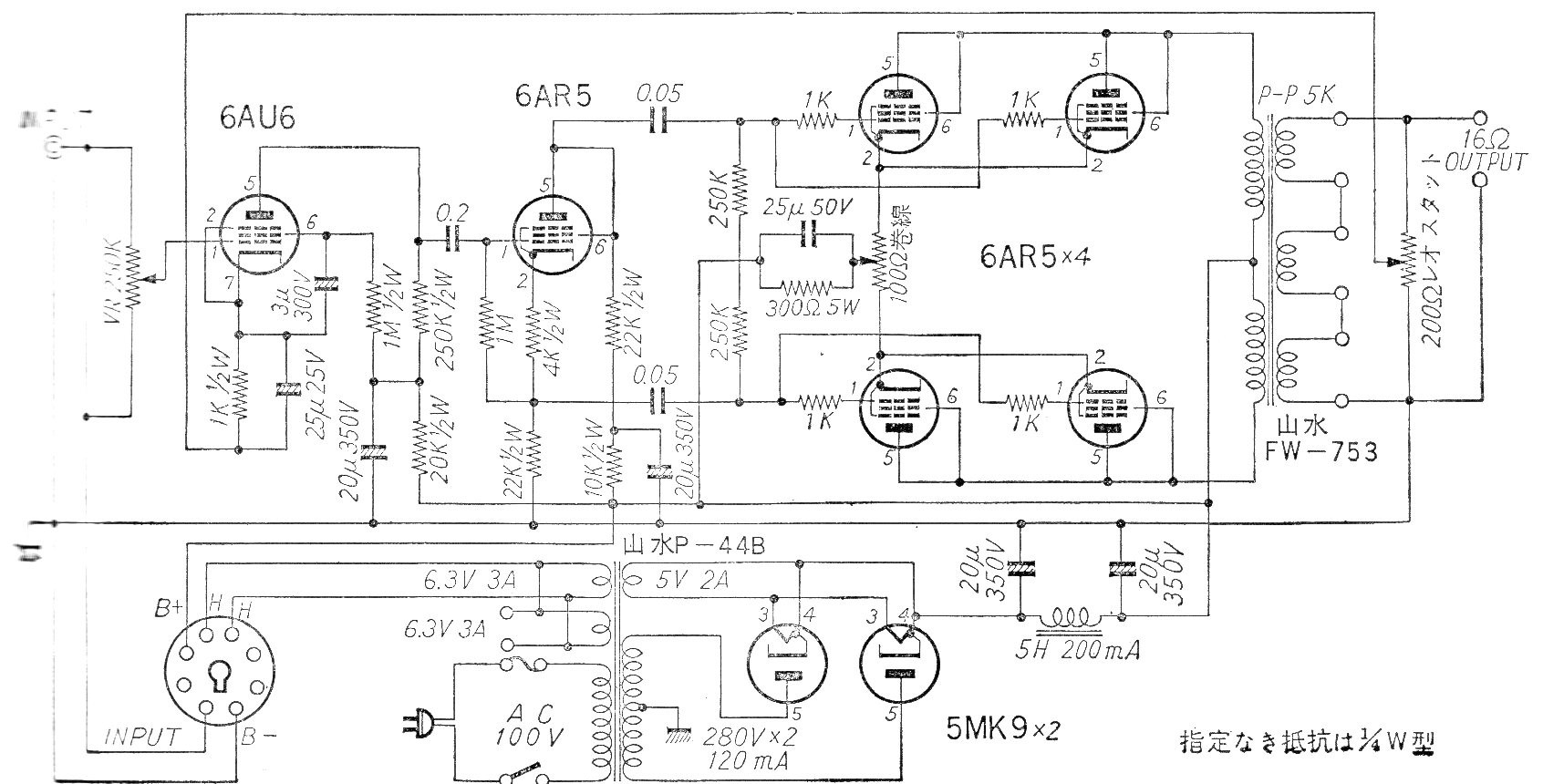

Este amplificador de potência tem uma potência da ordem de alguns watts utilizando válvulas 6AR5 em push-pull na saída. O circuito inclui fonte de alimentação com duas válvulas retificadoras. Encontramos o diagrama numa documentação japonesa dos anos 60.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
