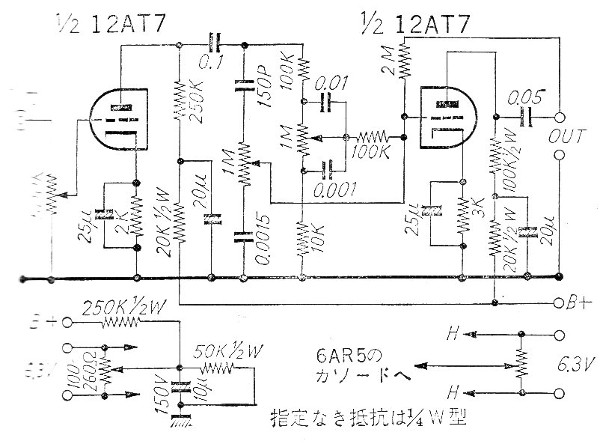

Este circuito foi encontrado numa documentação japonesa dos anos 60. O circuito tem controle de tom e deve ser alimentado pela fonte do amplificador com que vai funcionar. Nele encontramos um potenciômetro de ajuste de aterramento de filamento para redução de ronco.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
