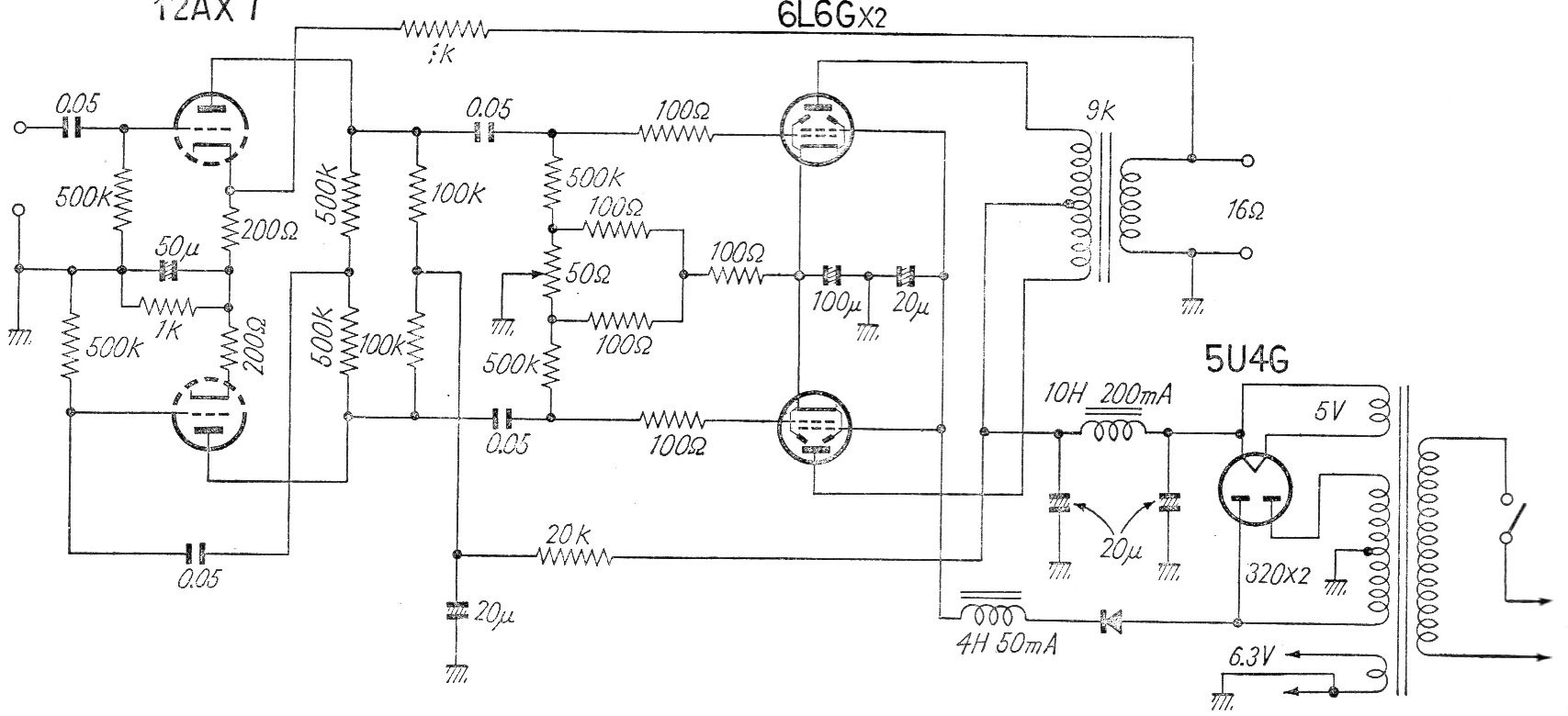

Encontramos este bom amplificador de potência de áudio numa documentação japonesa dos anos 60. O circuito inclui a fonte de alimentação e as válvulas pentodo 6L6G são ligadas em contrafase (push-pull) com um transformador de saída apropriado. Uma 12 AX7 é usada como excitadora.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
