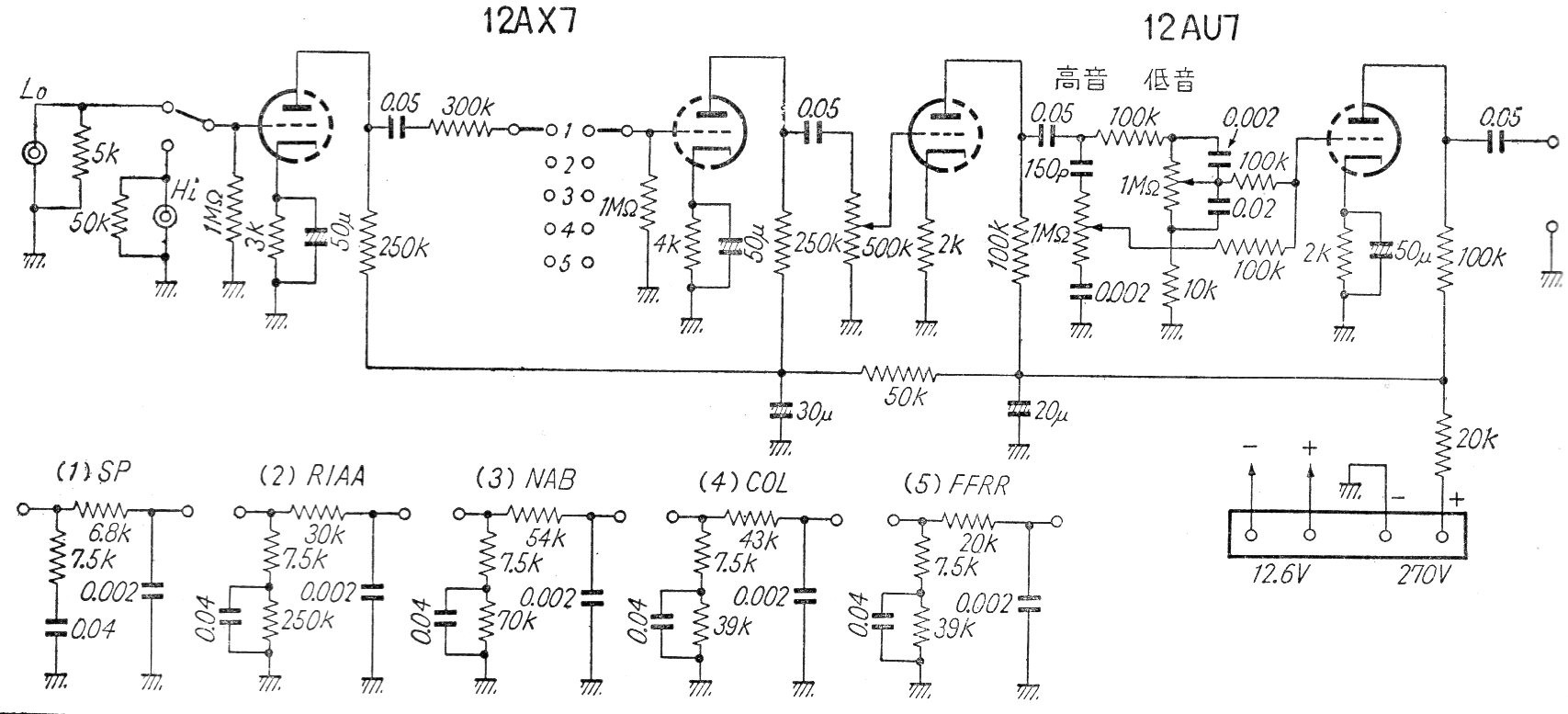

Este equalizador com pré-amplificador possui diversas redes de equalização conforme o tipo de aplicação desejada. O circuito foi encontrado numa documentação japonesa dos anos 60 e, além disso, possui um controle de tom. A fonte de alimentação não foi dada.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
