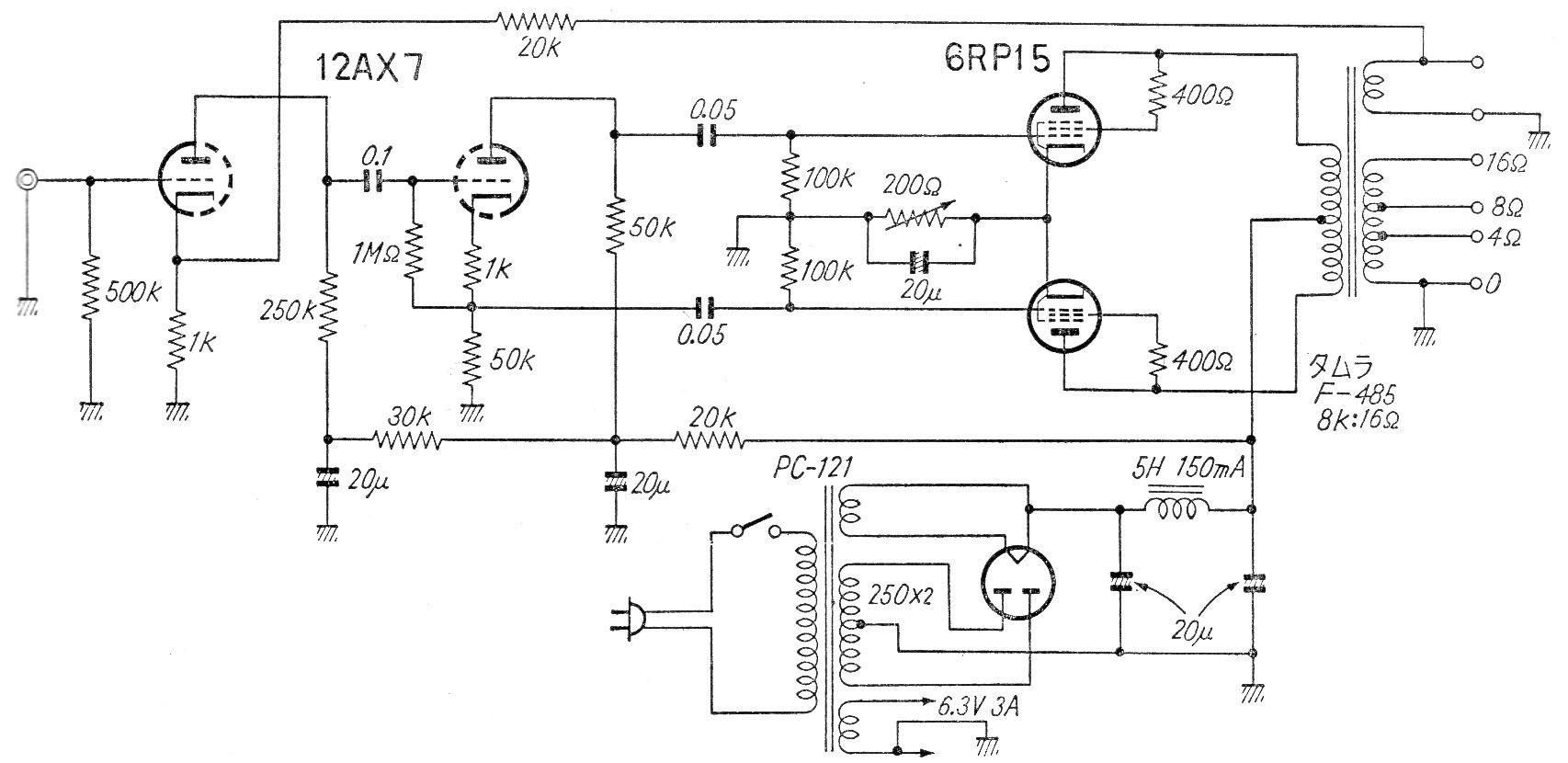

Obtivemos este amplificado de 5 W com as válvulas6R-R15 numa publicação japonesa dos anos 60. O circuito inclui a fonte de alimentação e usa 4 válvulas, sendo uma delas dupla. A inversão de fase para excitação da etapa de saída é feita por uma válvula triodo.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
