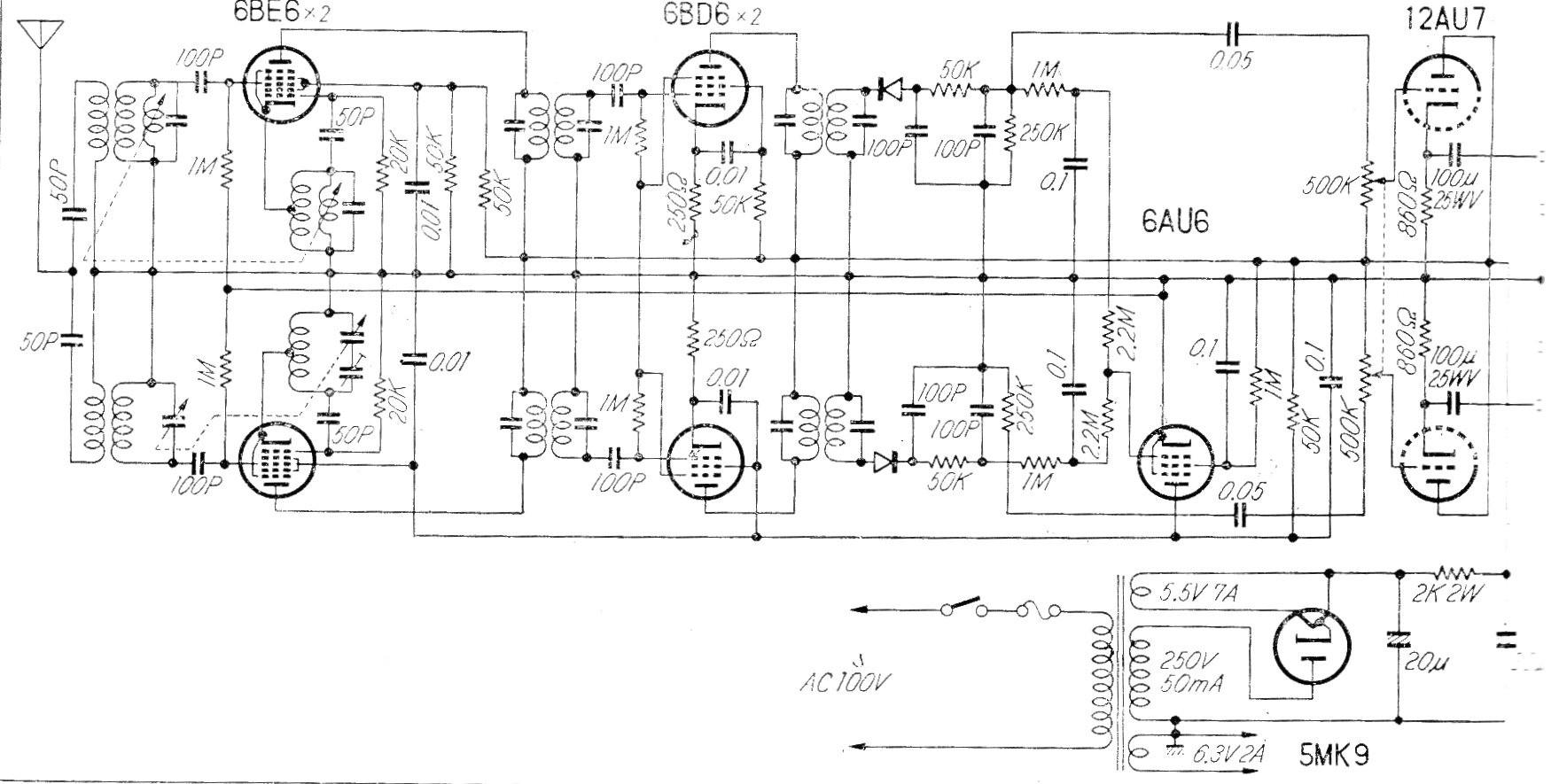

Este é um circuito de um sintonizador AM da década de 60. O circuito foi encontrado numa documentação japonesa da época e não tem decodificador estéreo, que não era ainda utilizado. Naquela época o que se fazia era transmitir os canais por duas frequências diferentes que eram sintonizadas em circuitos diferentes. O circuito inclui a fonte de alimentação.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
