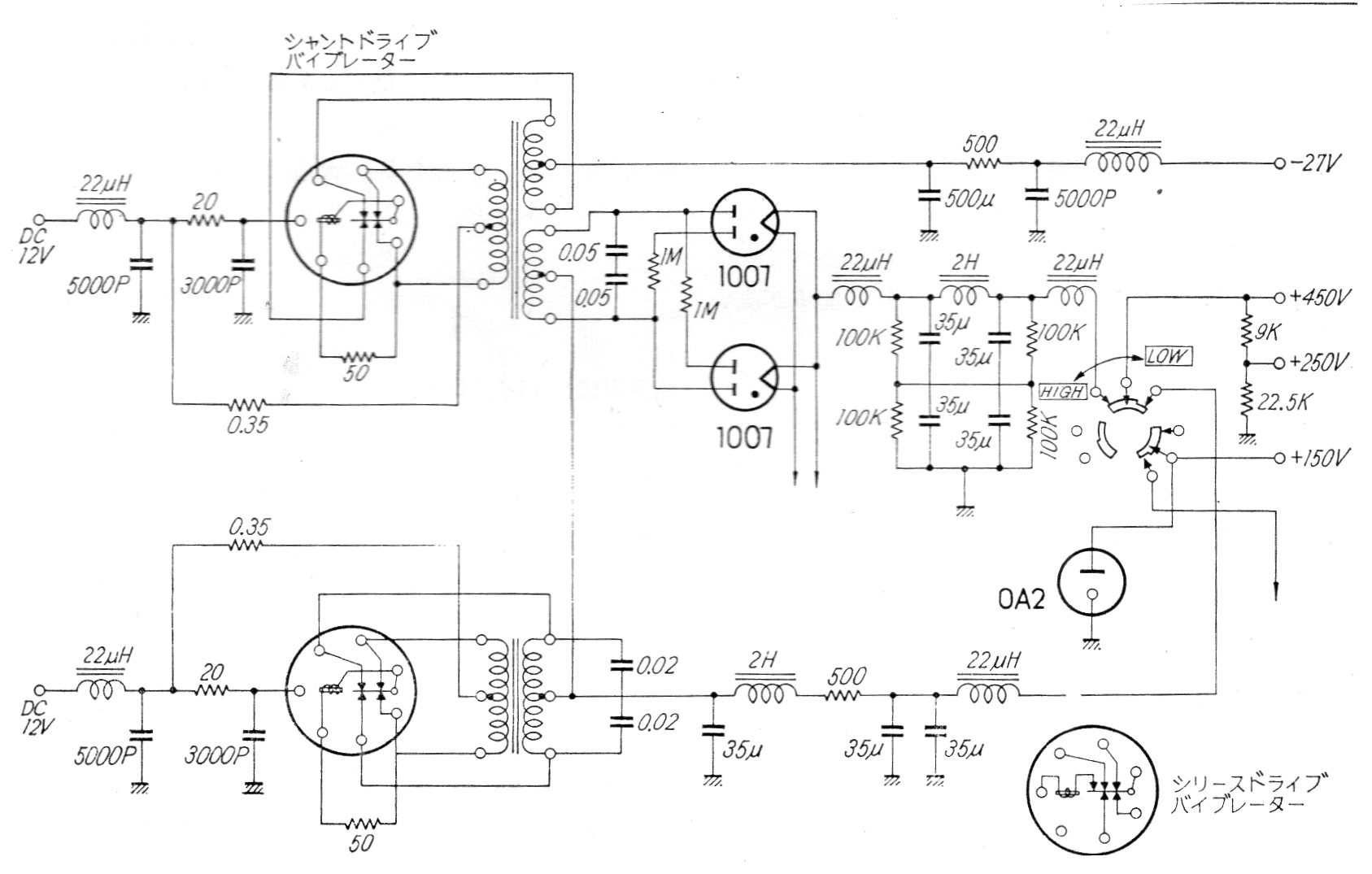

Este circuito de uma documentação antiga mostra como se obtinha alta tensão para valvulados alimentados pela bateria de um carro. No caso, era usado um vibrador mecânico, que ainda pode ser encontrado em casas especializadas na recuperação de carros antigos. Os demais componentes podem ser críticos, como as válvulas, principalmente a OA2 reguladora de tensão.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
