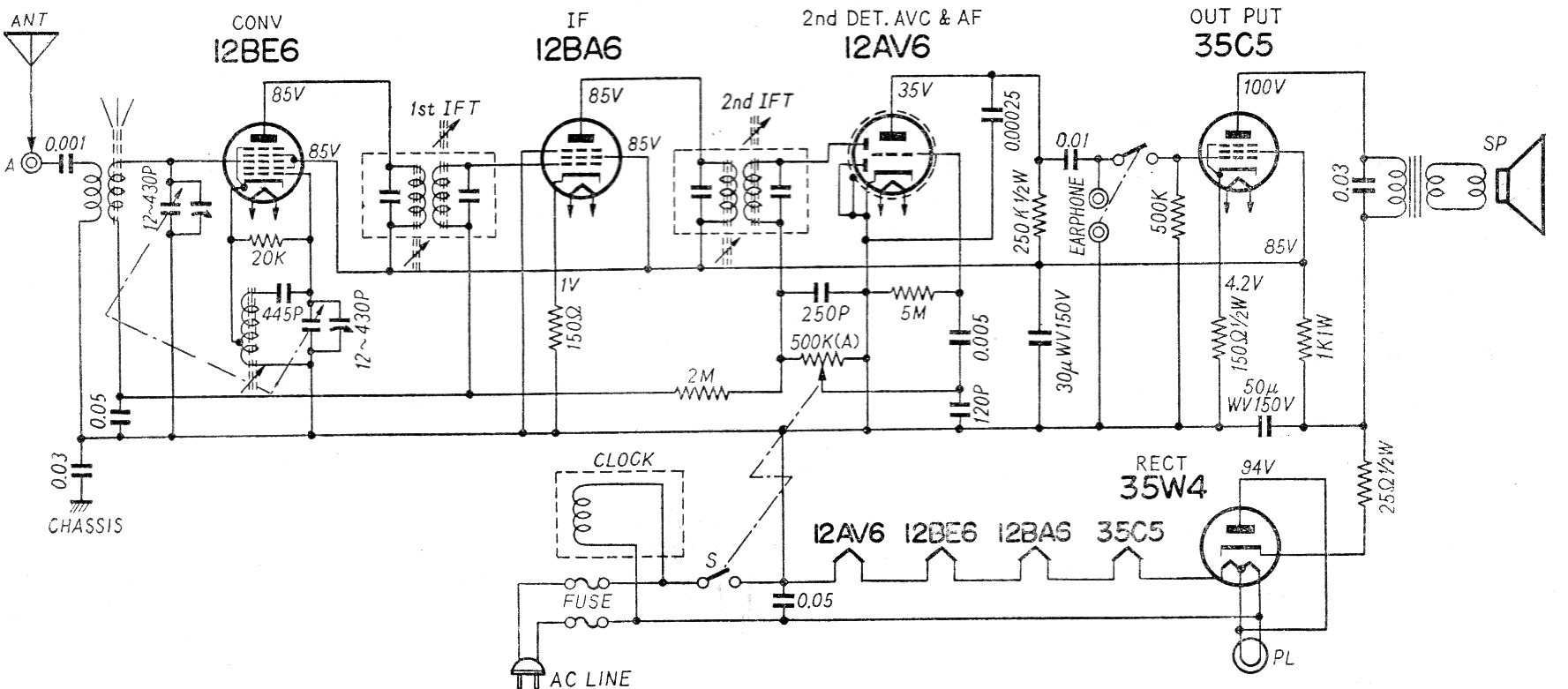

Esta é uma configuração muito conhecida de rádio AM valvulado dos anos 60. O circuito é de uma documentação japonesa da época e como naquele país a rede era de 100 V na época a válvula de saída era a 35C5. Nos países com 110 V ou 117 V essa válvula passou a ser a 50C5 como nas versões da mesma época em nosso país.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
