Com esse nome, o transmissor de AM que descrevemos também se baseia no conjunto V1049 que já descrevemos. O ponto crítico deste circuito é uso de um microfone de carvão que hoje é raro, Mas existe uma alternativa que daremos ao longo do artigo e que pode ser útil para os que desejarem fazer a montagem experimental.
Baseado no conjunto formado por uma válvula retificadora (35W4) e um duplo triodo (12AU7) este circuito faz parte de meu antigo caderno de anotações dos anos 50/60 quando realizei meus primeiros projetos eletrônicos, tanto usando válvulas como transistores.
O circuito, na realidade consiste na simples substituição do manipulador por um microfone de carvão no projeto anterior (V1054).
Desta forma temos a modulação do sinal com a possibilidade de se transmitir a voz para um receptor de AM colocado a uma distância que pode chegar a algumas dezenas de metros.

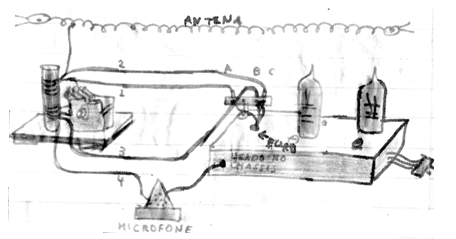

Na figura 1 temos então a disposição dos elementos que formam este circuito, observando que o diagrama é do V1054 e neste artigo também encontramos os pormenores para enrolamento das bobinas.
Lembramos mais uma vez que este circuito não tem isolamento da rede de energia e que, portanto, qualquer toque em suas partes pode levar a choques perigosos.

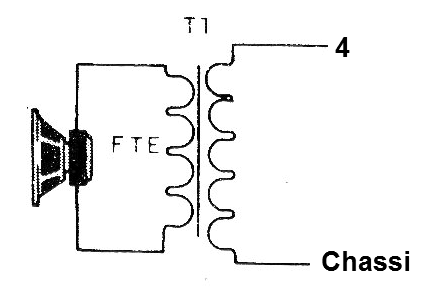

Na figura 2 temos uma alternativa para uso de um pequeno alto-falante de 2,5 ou 5 cm como microfone.
O transformador pode ser do tipo usado em fontes com primário de 110V ou 220 V e secundário com qualquer tensão entre 3 e 12 V e corrente entre 100 mA e 500 mA.
O transformador funciona apenas como um casador de impedância. Eventualmente pode ser necessário ligar entre o transformador e o chassi um capacitor cerâmico de 100 nF caso as oscilações não ocorram.
A antena terá de 2 a 10 metros de comprimento, como no transmissor anterior.
Prova e Uso
Basta ligar nas proximidades um receptor AM sintonizado fora de estação e procurar no ajuste do transmissor (depois de aquecido) o melhor sinal.
Se não oscilar inverta as ligações de uma das bobinas.
Material
Conjunto experimental de V1049
Microfone de carvão (ver texto)
Fios, solda, antena, etc.
