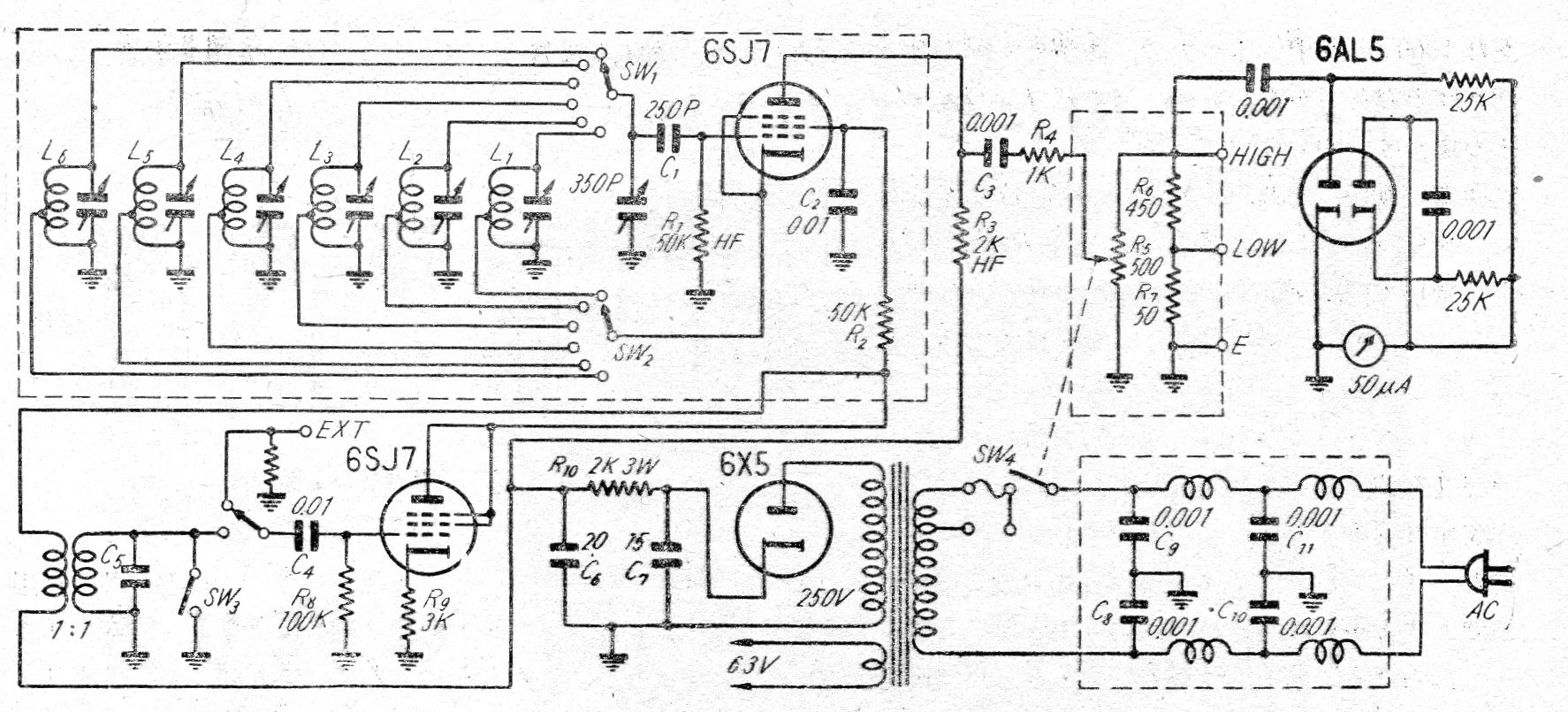

Este é o circuito típico de um gerador de sinais dos anos 50. O circuito utiliza 4 válvulas e cada bobina é destinada a uma faixa de frequências, não sendo dadas as suas características. O circuito é alimentado pela rede de energia e possui apenas um transformador, o transformador de alimentação.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
