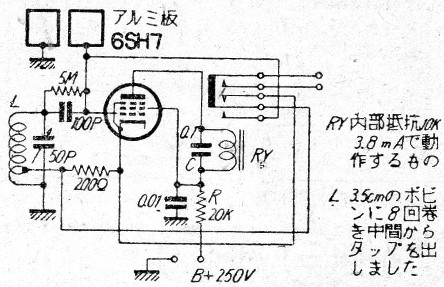

Encontramos este sensível circuito numa documentação japonesa dos anos 50. O relé deve ser do tipo de alta tensão com bobina de pelo menos 10 000 ohms e 3,8 mA de corrente de disparo. O circuito consiste num oscilador que tem seu funcionamento ativando o relé controlado pelo toque no sensor. O circuito é sensível funcionamento como relé capacitivo também.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
