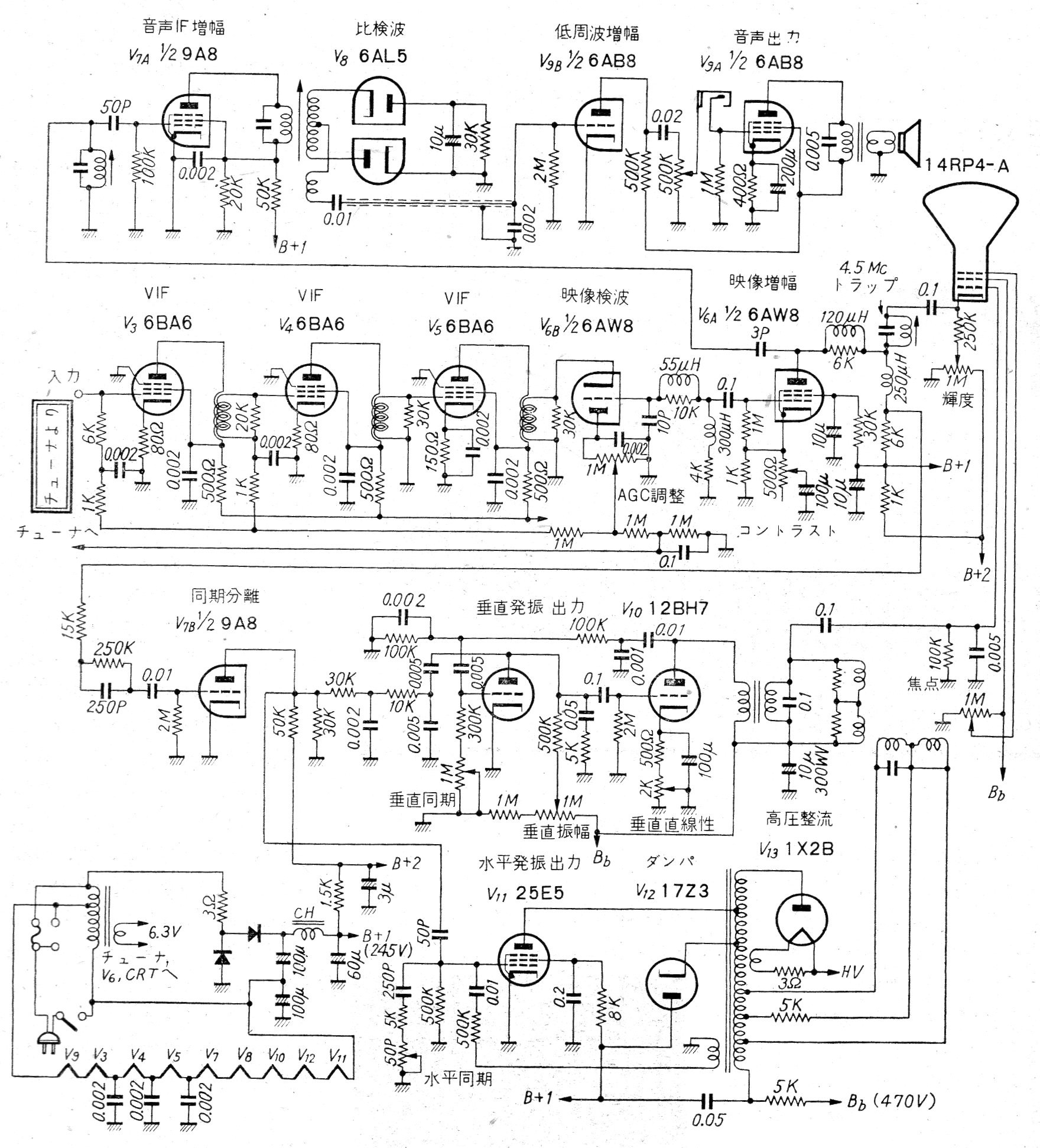

Para referência dos leitores que necessitam de um diagrama de televisor antigo valvulado monocromático para trabalhos escolares ou pesquisa, eis um bom exemplo. Este é um circuito japonês de 1962 usando apenas válvulas e tubo de raios catódicos (cinescópio) para a faixa de TV analógica da época.
|- CLIQUE NA IMAGEM PARA AMPLIAR -|
