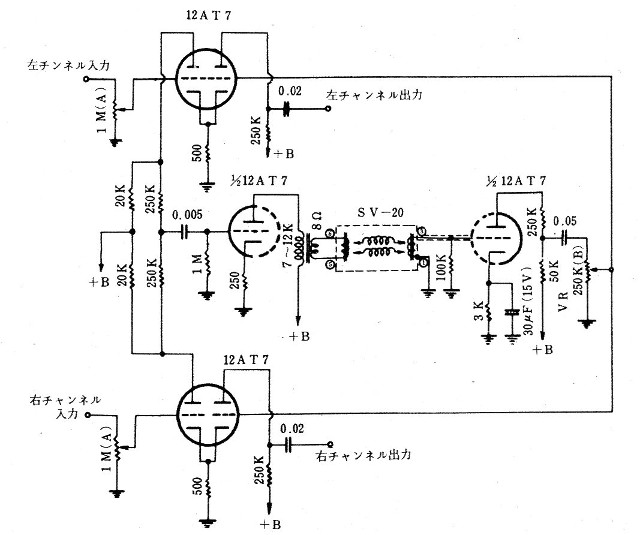

Este circuito é de uma documentação japonesa de 1962, quando não existiam integrados de linhas de retardo. A reverberação e o eco eram obtidos por um sistema de molas que já descrevemos em vídeo mostrando o transdutor. O circuito não inclui a fonte de alimentação que deve.ter entre 180 e 250 V.
|-| CLIQUE NA IMAGEM PARA AMPLIAR |-|
