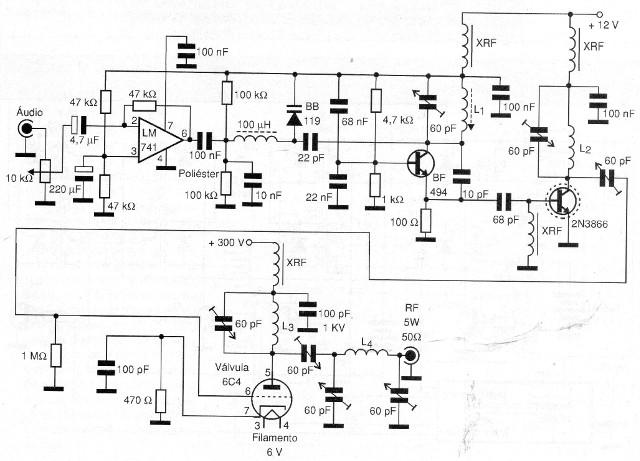

O transmissor apresentado pode fornecer uma potência de saída da ordem de 5 W quando a válvula 6C4 é alimentada com tensão de 300 V e excitada com 300 mW. O circuito usa uma válvula apenas como etapa de saída, sendo a geração do sinal e primeira amplificação feita com transistores. Dada a potência do aparelho devem ser observadas as restrições legais quanto a sua operação. O circuito deve ser montado em caixa metálica, com todas as etapas isoladas, de modo a não haver interferências de umas nas outras. As bobinas têm as seguintes características:
L1 – 4 espiras de fio 26 em forma de 0,5 cm de diâmetro com núcleo ajustável
L2 – 5 espiras de fio 26 em forma de 0,5 cm de diâmetro
L3, L4 – 5 espiras de fio 26 em forma de 1 cm de diâmetro
Os choques de RF são formados por 4 espiras de fio 28 em ferrite de 0,8 cm de diâmetro por 2 cm de comprimento. Todas as bobinas não possuem núcleos e o transistor 2N3866 deve ser montado em bom radiador de calor. Muito cuidado deve ser tomado com a fonte de alta tensão de 300 V que deve ser capaz de fornecer pelo menos 150 mA. Uma antena plano terra de 5/8 de onda proporciona um excelente alcance para esse transmissor.
