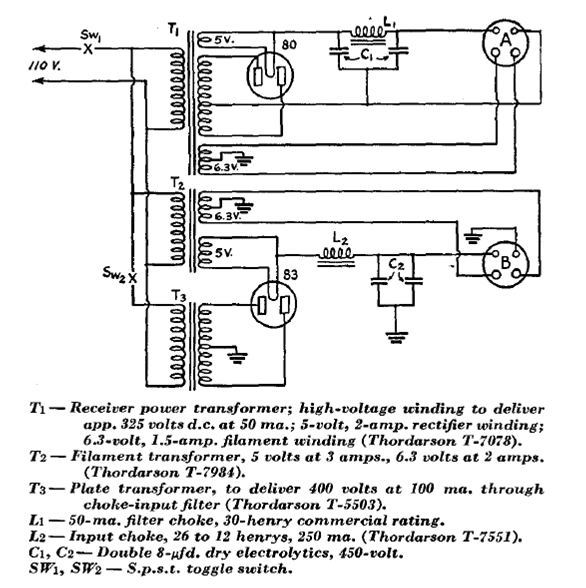

Este circuito é do ARRL de 1937. Uma versão moderna pode ser montada trocando-se as válvulas retificadoras por diodos 1N4007. Os transformadores são os componentes críticos do projeto, assim como os choques de filtro.
![](/images/stories/valvulas/v0578_0001.png)
Este circuito é do ARRL de 1937. Uma versão moderna pode ser montada trocando-se as válvulas retificadoras por diodos 1N4007. Os transformadores são os componentes críticos do projeto, assim como os choques de filtro.
