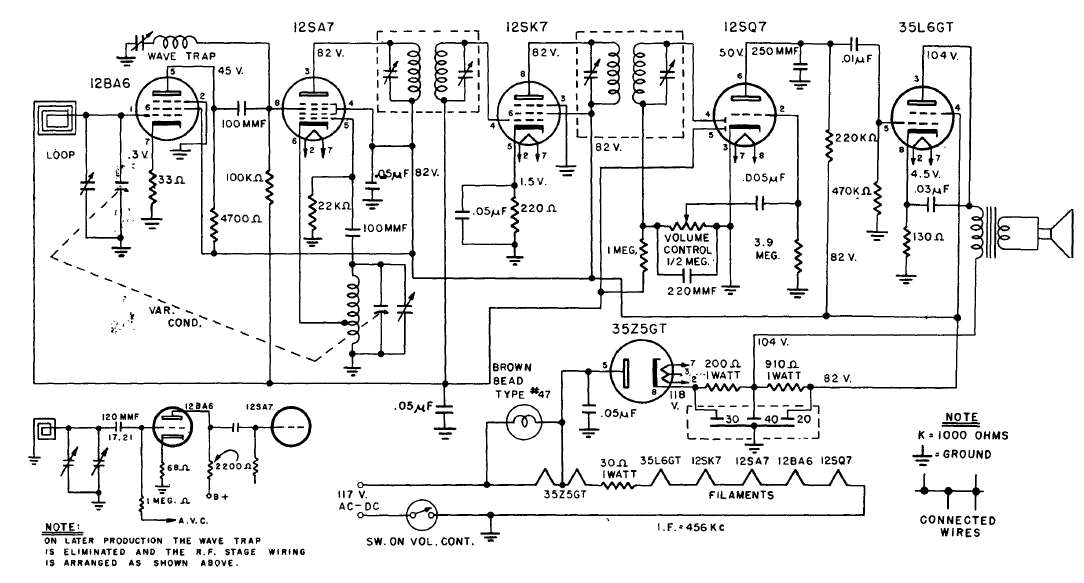

Este é o circuito tradicional de um receptor AM do tipo para110V com 5 válvulas. O circuito utiliza antena de quadro e tem FI de 455 kHz em configuração muito comum inclusive em nosso país na época.
![](/images/stories/valvulas/v0461_0001.png)
Este é o circuito tradicional de um receptor AM do tipo para110V com 5 válvulas. O circuito utiliza antena de quadro e tem FI de 455 kHz em configuração muito comum inclusive em nosso país na época.
