Osciloscópio de Raios Catódicos (V491)

Detalhes
Escrito por: Newton C. Braga

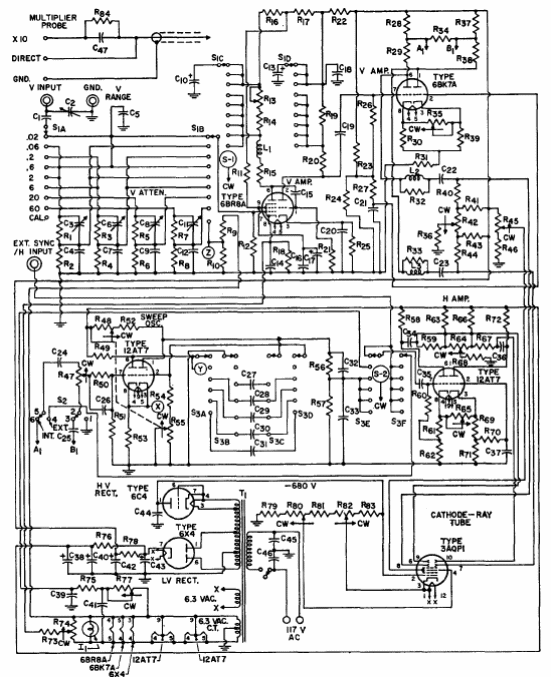

Encontramos este circuito no manual de válvulas da RCA de 1970. Os componentes são críticos, principalmente o TRC. O instrumento mede sinais até 5,5 MHz.
