O circuito apresentado é tradicional nos equipamentos valvulados de alta fidelidade a partir dos anos 50. Trata-se de um pré-amplificado equalizador com diversos tipos de entrada conforme as fontes de sinal. Para cada fonte de sinal, a equalização apropriada é selecionada.
As válvulas são pentodos de alto ganho do tipo 6267 ou EF86 e a alimentação deve ser feita com uma fonte de 300 V com pelo menos 20 mA de corrente.
A tensão de saída do circuito para excitar um amplificador tipicamente de 10 W é de 40 mV, ajustada num potenciômetro. Para 20 V ajusta-se a tensão em 250 mV. A sensibilidade varia conforme as entradas:
a)Cristal: 78 rpm = 150 mV
b)Lonplay = 50 mV
c)Microfone = 6 mV
d)Fono magnético = 9 mV a 6 mV
e)Fita = 3 mV
f)Sintonizador (tuner) = 250 V
O circuito possui ainda controle de graves e agudos.

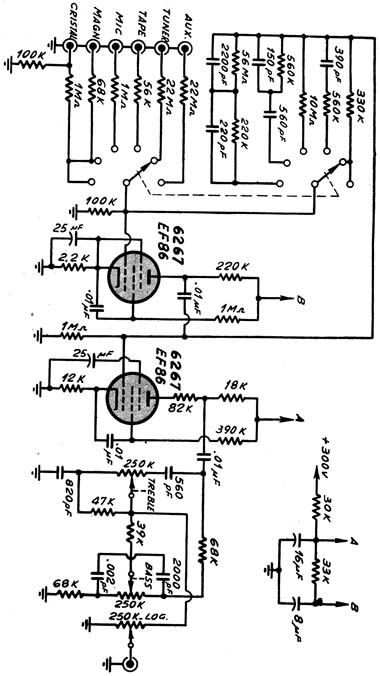

Na figura 1 temos o diagrama completo deste pré-amplificador, lembrando que os componentes usados devem ser compatíveis com as alta tensões usadas na alimentação.
Figura 1 – Diagrama completo do pré-amplificador + equalizador valvulado.
Lembramos que o layout deste circuito deve ser cuidadosamente estudado para que não ocorram roncos, já que os sinais são de muito baixa intensidade e o circuito é de alta impedância.
