Este amplificador foi utilizado na década de 50 em muitos toca-discos portáteis como os da Zenith, sendo acoplados a um pequeno toca-discos com cápsula de cristal. Atualmente, podemos usá-lo em projetos experimentais de intercomunicadores, toca fitas, toca-discos e outras aplicações.
O circuito utiliza três válvulas com os filamentos ligados em série e a alta tensão é obtida diretamente a partir da rede de energia, sem a necessidade de se usar transformador.

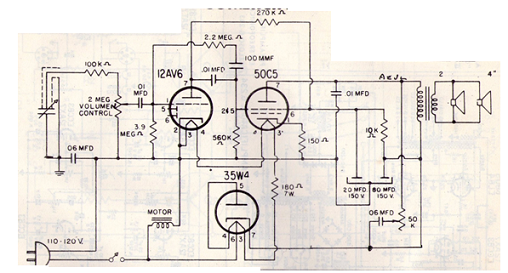

O único componente crítico, além das válvulas, é o transformador de saída, que pode ser obtido ainda de aparelhos de sucata. Trata-se de um pequeno transformador com 2 a 10k ohms de impedância. Na figura 1 temos o circuito completo do amplificador.
Figura 1 – Amplificador de três válvulas
A potência deste amplificador é pequena, da ordem de 2 W, mas a qualidade de som é muito boa. O circuito ainda prevê a ligação de um motor de toca-discos que pode ser substituído por um resistor de 120 ohms x 10 W.
O capacitor eletrolítico é de alta tensão e conforme podemos ver, o circuito é indicado para a rede de 110-120 V. A impedância de entrada é muito alta o que possibilita seu uso com fontes de sinais de baixa intensidade.
Observe entretanto que o circuito não é isolado da rede de energia, pois não usa transformador de alimentação. É uma desvantagem, pois exige que o aparelho fique encerrado em caixa à prova de contatos, mas ao mesmo tempo, elimina a necessidade de transformador de força.
Toca-discos antigo com amplificador deste tipo.
Lista de Material
Válvulas
35W4
12AV6
50C5
Resistores:
3,9 M ohms x 1;8 W
560k ohms x 1/8 W
150 ohms x ½ W
10 k ohms x ½ W
180 ohms x 7 W
2,2 M ohms x 1/8 W
100 k ohms x 1/8 W
Capacitores:
60 nF (47 nF) – polyester (2)
0,1 MFD (100 nF) – poliéster
100 pF (100 mmd) – ceramic
0,1 mfd (10 nF) – poliéster
20+20 mfd (20 + 20 uF ou 22 + 22 uF) – 150 V
Potenciômetros:
2 M – log
50 k – lin
Transformador de saída
Alto-falantes de 15 a 20 cm x 4 ou 8 ohms
Cabo de força, fios, chassi, solda, etc.
