Se utilizamos os velhos transistores de uso geral BC548 e BC558 para resolver uma infinidade de problemas gerais de eletrônica, eles não poderiam estar ausentes das soluções de áudio. Além disso, esse transistores podem ser encontrados com extrema facilidade em qualquer lugar.

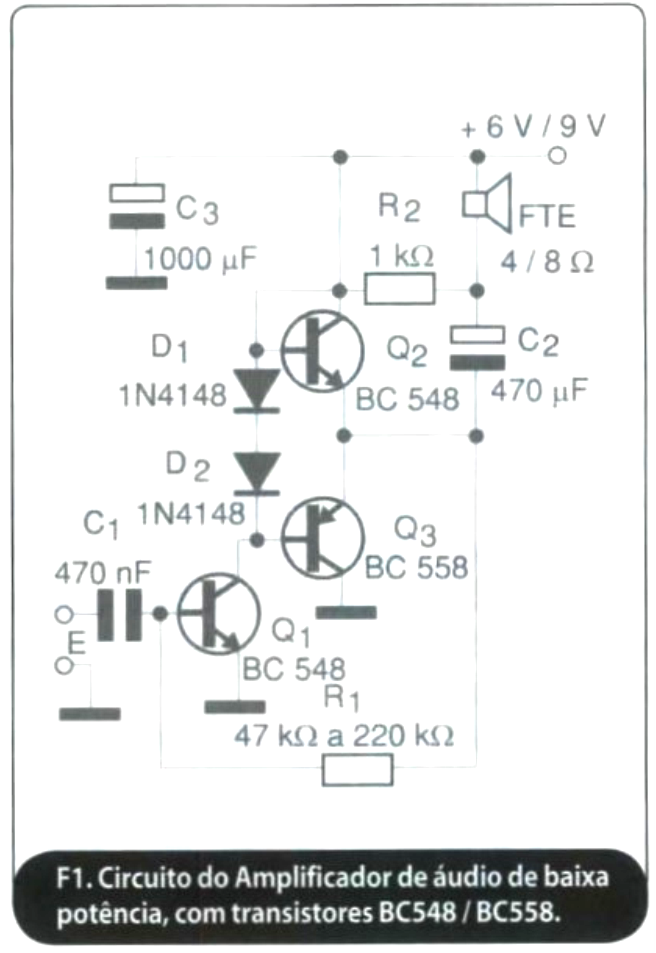

Assim. se o leitor precisar de um pequeno amplificador de áudio para um sistema de aviso em um intercomunicador, para acionar um transdutor em um alarme, onde a potência fique na faixa dos 20 aos 200 mW, na figura 1 temos uma solução interessante.

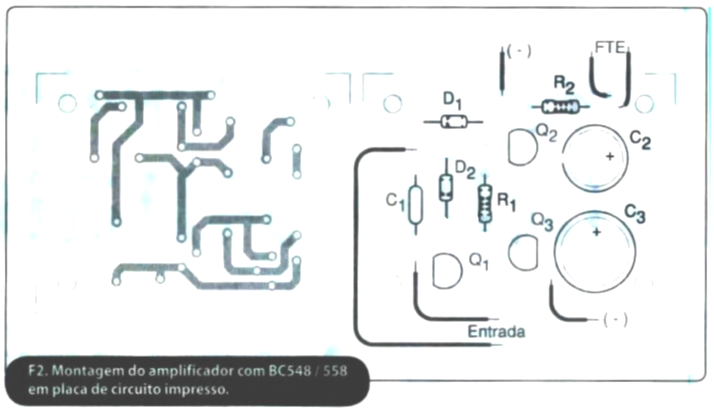

Na figura 2, damos uma sugestão de placa de circuito impresso para a montagem desse amplificador.
O resistor de realimentação negativa tanto determina o ganho do circuito quanto a corrente de repouso e a distorção, devendo seu valor ser obtido experimentalmente na faixa indicada de valores, conforme a tensão de alimentação usada. Como a potência é pequena, não será preciso usar dissipador de calor nos transistores de saída.
Dois desses amplificadores constituem em uma excelente solução de amplificador para PC ou para um CD-player. Os alto-falantes devem ser de boa qualidade para garantir uma boa fidelidade do som. Se for usada fonte de alimentação, ela deverá ter excelente filtragem para que não ocorram roncos. A impedância de entrada é da ordem de 10 k ohms e a sensibilidade da ordem de 100 mV.
