Com apenas dois transistores e alguns componentes adicionais, podemos fazer dois LEDs piscarem alternadamente. O aparelho pode ser usado como um alarme psicológico, em robôs e outros dispositivos mecatrônicos ou ainda em maquetes, jogos e presépios.
Os dois LEDs são acionados alternadamente pela comutação de dois transistores e podem ser de qualquer tipo. O ciclo de acendimento de cada um é determinado pelos valores dos capacitores usados e pelo ajuste de um potenciômetro.

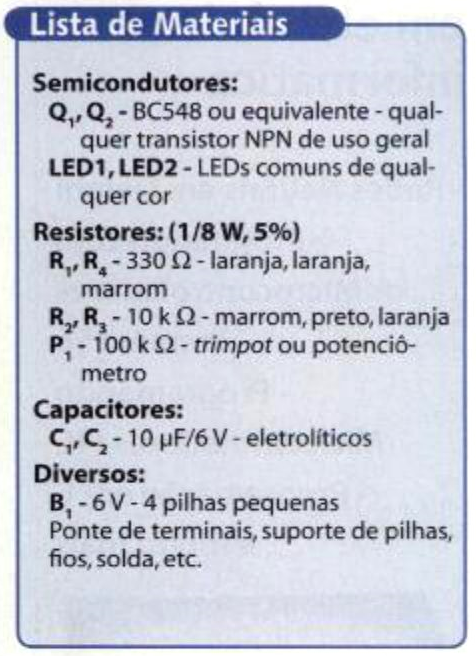

O potenciômetro ou trimpot pode ter seus valores na faixa de 22 k ohms a 100 k ohms e os capacitores podem ficar entre 2,2 μF e 100 μF. Quanto maior for o valor dos capacitores, maior será o intervalo entre as piscadas ou mais baixa será a frequência de operação do circuito.
Os transistores podem ser de qualquer tipo NPN de uso geral, inclusive aproveitados de sucata.
A alimentação deve ser feita com tensão de 6 a 9 V obtida de pilhas ou bateria. A corrente exigida é baixa, o que garante uma boa durabilidade para as pilhas ou bateria.

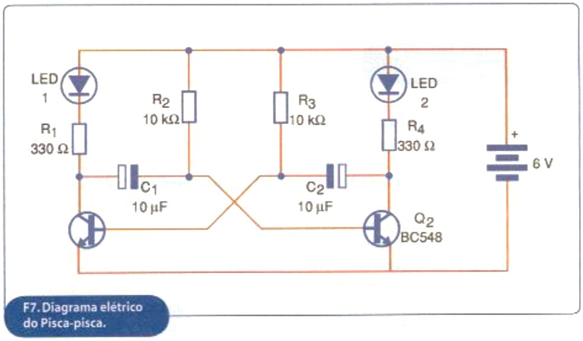

Na figura 7 ilustramos o diagrama de alimentação para 9 V. completo deste aparelho.

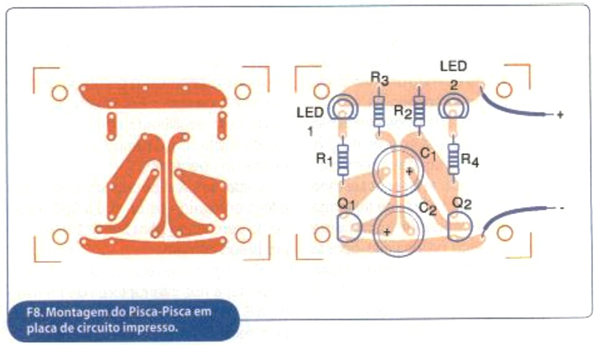

Na figura 8 mostramos a disposição dos componentes numa pequena placa de circuito impresso, mas a montagem poderá ser feita de maneira menos formal usando-se uma ponte de terminais comum ou de parafusos.
Com uma montagem bem compacta, o aparelho pode ser instalado numa pequena caixa de plástico. Na montagem observe a posição do LED, transistores e capacitores eletrolíticos que são polarizados.
Para provar o aparelho e usá-lo basta colocar as pilhas no suporte. Como não há interruptor geral, os LEDs devem começar a piscar imediatamente. Se quiser alterar a frequência, troque os capacitores.
No potenciômetro ou trimpot podemos alterar a frequência do circuito ou o tempo de acendimento de cada LED.
Para ligação de mais LEDs, eles poderão ficar em série em cada ramo do circuito. No entanto, o limite é de 3 LEDs pois a tensão de acionamento dos tipos vermelhos é de 1,6 V, o que significa que para que o funcionamento seja normal deveremos aumentar a tensão
Se ligarmos os LEDs em paralelo, deveremos colocar em série com cada um deles um resistor de 330 ohms e, neste caso, também não recomendamos uma quantidade maior do que 3 por transistor.
