A lâmpada de prova ou lâmpada de série é um instrumento ultra-simples, porém de grande utilidade na verificação de dispositivos elétricos e mesmo alguns eletrônicos. Operando diretamente a partir da rede local, ela permite detectar fios interrompidos, fusíveis queimados ou aparelhos em curto.
Nota: este artigo aparece em outras versões neste site.
A ideia é simples: uma lâmpada em série com o aparelho que se está provando. Se houver curto, a lâmpada absorve a energia e acende. com máxima potência, evitando assim o “estouro” da instalação.
É claro que, como estamos trabalhando com 110 V ou 220 V, não podemos usar a lâmpada de prova para testar dispositivos eletrônicos mais delicados como transistores, pequenos diodos de sinal, resistores e circuitos integrados, que de forma alguma, suportam tensões altas.
A lâmpada de prova, no entanto, serve para acusar fios interrompidos, verificar o estado de interruptores, disjuntores, chaves, enrolamentos de transformadores e bobinas e continuidade de enrolamentos de motores de eletrodomésticos.
A lâmpada de prova que descrevemos ainda tem um diodo que é colocado no circuito pela abertura de S1 e que permite a aplicação de tensões contínuas nos dispositivos provados.
A corrente de prova é determinada pela potência da lâmpada que não deve ser maior que 40 W, para pequenos eletrodomésticos.
Para eletrodomésticos maiores, como ferros ou aparelhos de alto consumo, não recomendamos a utilização deste aparelho.
MONTAGEM

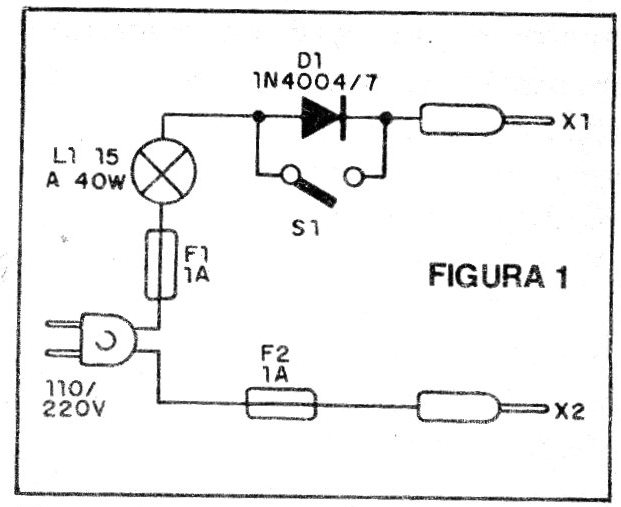

Na figura 1 temos o circuito muito simples da lâmpada de prova.

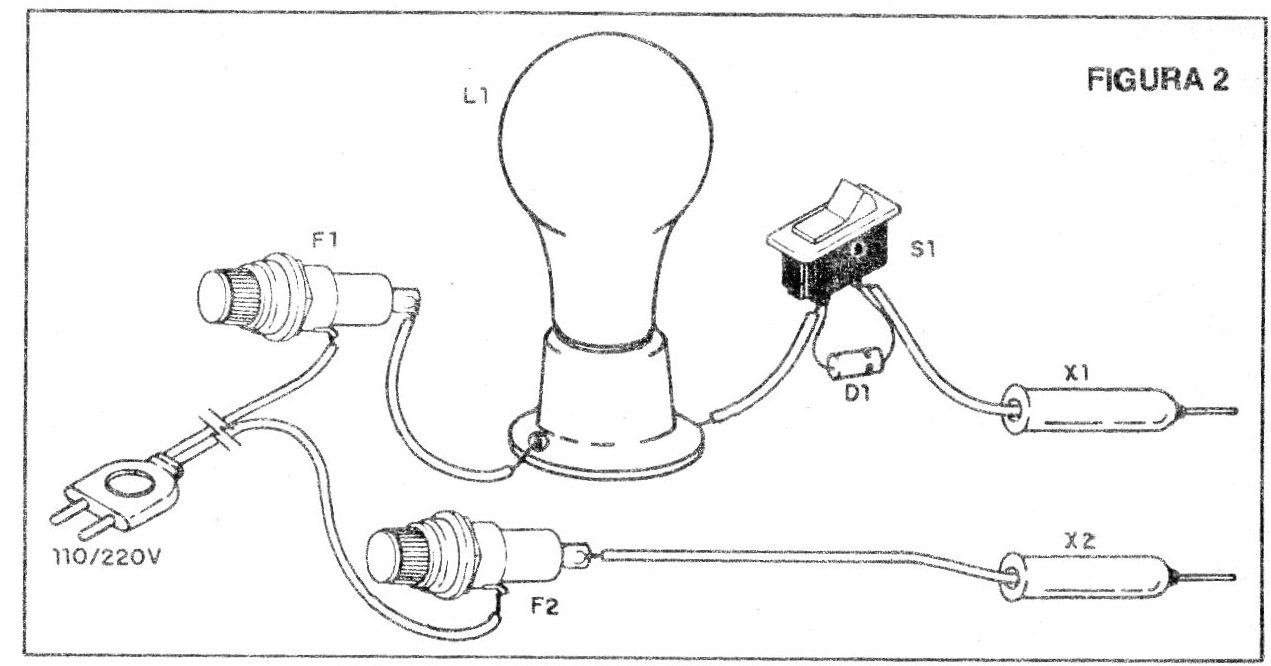

As ligações são mostradas na figura 2, devendo então ser usada uma pequena caixa de plástico ou de madeira para alojar os componentes.
As pontas de prova podem ser adquiridas prontas ou então improvisadas com pregos com bases isoladas, já que o aparelho fica diretamente ligado à rede e, portanto, deve ser manuseado com o máximo de cuidado,
O diodo deve ser o 1N4004 ou BY126, se a rede for 110 V, e o 1N4007 ou BY127, se a rede for de 220 V.
Os fusíveis de 1 A protegem o aparelho em caso de acidentes como, por exemplo, se for encostada a ponta X2 em pontos vivos, estando a mesma conectada ao neutro da tomada.
PROVA E USO
Basta ligar o aparelho na tomada e encostar uma ponta de prova na outra.
Com S1 aberto, a lâmpada deve acender com brilho menor que o normal e com S2 fechado, a lâmpada deve acender com brilho normal.
Para usar, basta encostar as pontas de prova nos terminais do componente que está sendo testado.
Se houver continuidade, isto é, se a corrente puder passar livremente, a lâmpada acende com brilho normal. Se houver interrupção (circuito aberto) a lâmpada não acende.
Se a lâmpada acender com brilho abaixo do normal, significa que existe uma certa resistência no circuito, o que é perfeitamente normal.
LISTA DE MATERIAL
D1 - 1N4004 ou 1N4007 - diodo de silício
F1, F2 - fusíveis de 1 A
X1, X2 - pontas de prova
L1 - lâmpada incandescente de 15 a 40 W para 110 V ou 220 V, conforme sua rede
S1 - interruptor simples
Diversos: soquete para lâmpada, fios, solda, suporte para fusíveis, caixa para montagem, cabo de alimentação etc.
