Este circuito utiliza poucos componentes, podendo ser alimentado por tensões a partir de 1 volt como, por exemplo, as obtidas de geradores experimentais, pilhas tipo "botão" encontradas em relógios e calculadoras, ou mesmo de uma única pilha comum.
A frequência do sinal gerado depende do ajuste de CV, além de estar na faixa de ondas médias entre 550 e 800 kHz tipicamente. Podemos usar este aparelho como um injetor de sinais de alta frequência, sem modulação para verificação de funcionamento de rádios ou mesmo como um transmissor telegráfico experimental através da parede.

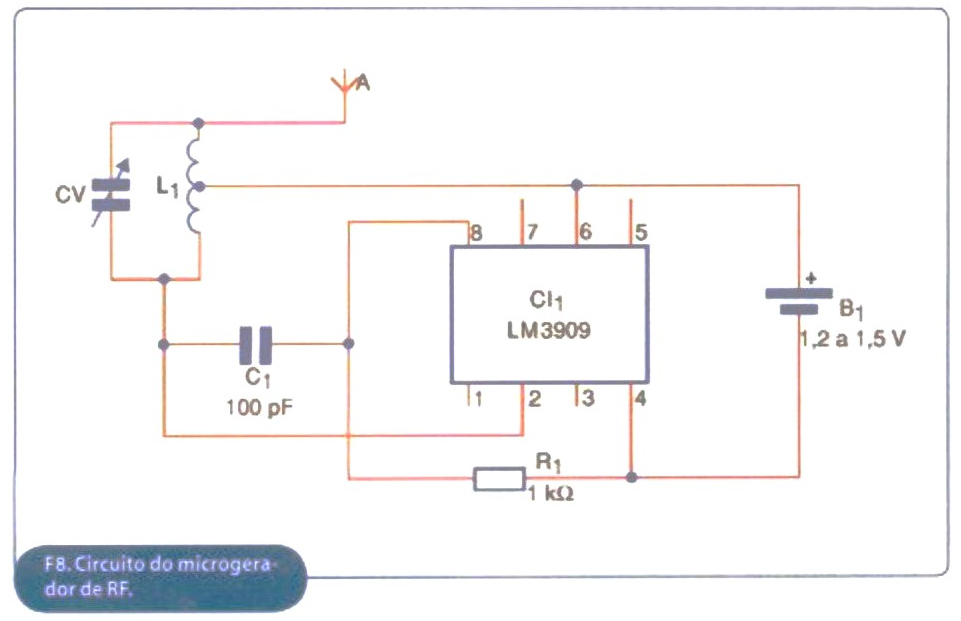

Podemos inclusive enviar sinais de um quarto para outro em um sistema de comunicações muito simples, ideal para demonstrações em feiras de ciências, ou montagem de tecnologia para o ensino fundamental ou médio. Na figura 8 temos o diagrama completo do aparelho que se baseia num circuito integrado LM3909 (verifique a disponibilidade desse circuito no seu fornecedor antes de iniciar a montagem) da National Semiconductor.
Este circuito integrado consiste em um oscilador que opera com tensões muito baixas. Sua faixa de frequências de operação vai desde longos intervalos entre ciclos para temporizações, passando pela faixa de áudio até chegar ao limite de aproximadamente 800 kHz, como nesta aplicação.

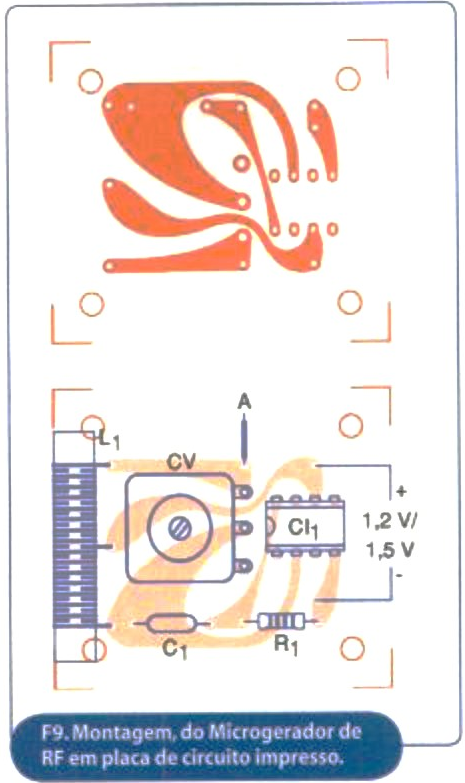

A placa de circuito impresso para a montagem é mostrada na figura 9, se bem que ele também possa ser montado numa matriz de contatos.

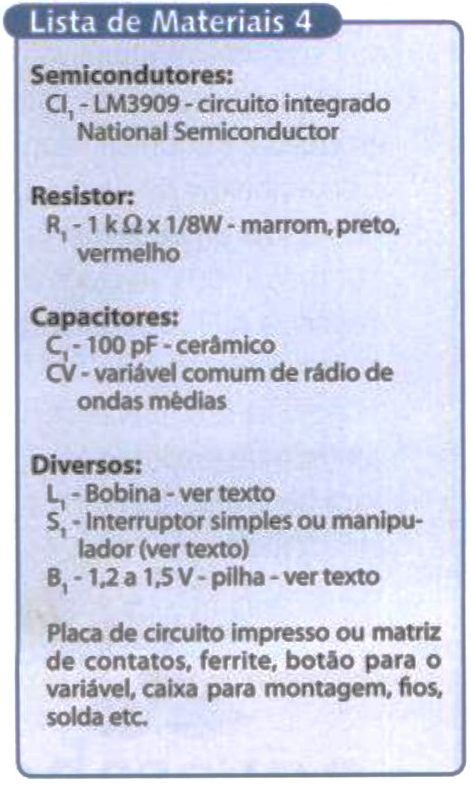

A bobina L1 pode ser do tipo comercial para a faixa de ondas médias ou então enrolada em um bastão de ferrite comum constando de 40+40 espiras de fio esmaltado AWG 28 ou mais fino.
O capacitor variável é do tipo usado em rádios de ondas médias e, eventualmente, para uma montagem mais compacta pode ser substituído por um capacitor cerâmico de 220 pF a 470 pF, caso em que o ajuste da frequência será feito com o desloca- mento da bobina sobre o núcleo.
Neste caso, a bobina deve ser enrolada nem um tubinho de papelão que deslize livremente sobre o bastão de ferrite.
Para o envio de mensagens telegráficas, S1 deve ser substituído por um manipulador. Esse manipulador pode ser feito com um interruptor de pressão, ou com uma chapinha de metal numa base de madeira.
Para provar o aparelho bastará sintonizar um rádio de ondas médias nas proximidades, em frequência livre, e ajustar CV (ou o núcleo da bobina) até que os sinais sejam captados.
Com uma pilha comum o alcance deste pequeno gerador, sem antena, é da ordem de 1 metro. Com uma antena, que consiste em um fio comum esticado de 1 a 3 metros, o alcance será maior.
A corrente exigida pelo aparelho é extremamente pequena, o que significa uma grande durabilidade para a fonte, mesmo se forem usadas pilhas do tipo botão.
