Pressionando por um instante a chave Si o capacitor Cl carrega-se com a tensão de alimentação, levando o transistor a saturação. Nestas condições o circuito de carga do FET de potência é alimentado. A impedância de entrada do transistor é elevadíssima e praticamente não há descarga do capacitor. Para determinar a descarga e a velocidade de temporização, ligamos em paralelo com o capacitor um resistor. O valor do resistor vai determinar a temporização. Com 1 000 µF e 1 Mohms temos aproximadamente 15 minutos de temporização.

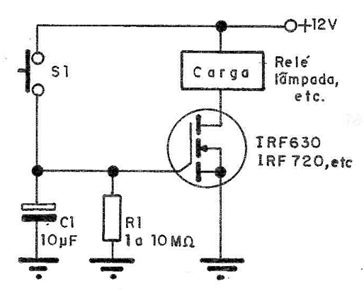

O capacitor descarrega-se então pelo resistor, até chegarmos ao ponto em que o Fe I deixa de conduzir e a carga não mais recebe alimentação. Na figura temos o diagrama desta aplicação de um FET de potência. Usando como carga uma lâmpada de 12V e alimentando o circuito com 12V do carro, podemos usá-lo como luz de cortesia temporizada.
O FET precisará de um radiador de calor, em função da intensidade da corrente que deve ser conduzida para a carga. A alimentação do circuito pode ser feita com tensões de 9 a 30 Volts.

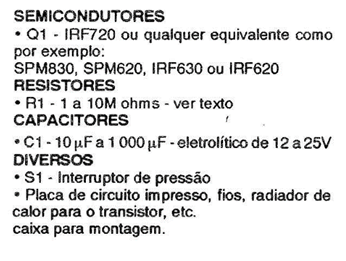

Lista de material:
