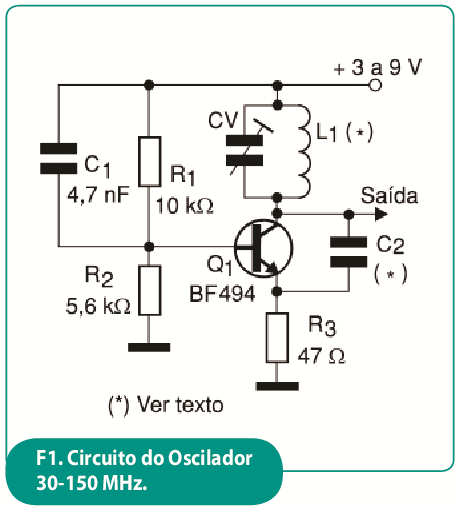

Com o circuito apresentado na figura 1 podemos gerar sinais na faixa de 30 a 150 MHz, o que pode ser muito útil no teste e ajuste de receptores, na determinação de sensibilidade a interferências nessa faixa por parte de equipamentos de telecomunicações, ou ainda num pequeno link de dados para a faixa de VHF. A modulação, se necessária, pode ser feita aplicando-se o sinal modulante na base ou emissor do transistor, conforme sua amplitude.

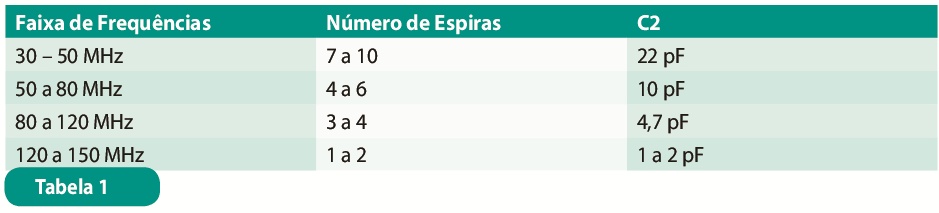

A frequência de operação depende da bobina, que pode ser enrolada com fio esmaltado de 18 a 22 AWG em forma de 1 cm de diâmetro sem núcleo, conforme mostrado na tabela1. Observe que o valor de C2 também depende da faixa de frequências.

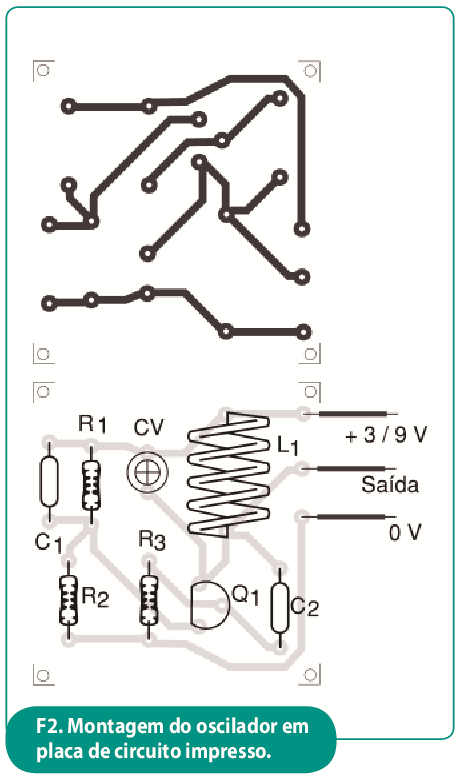

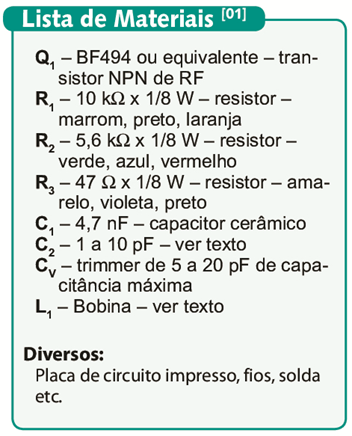

O transistor pode ser o BF494 ou equivalentes, e todos os capacitores devem ser cerâmicos de boa qualidade. Para o ajuste fino de frequências, o trimmer pode ter valores entre 5 e 20 pF de capacitância máxima. Na figura 2 temos uma sugestão de placa de circuito impresso para a montagem desse circuito.
