Este circuito utiliza além do transistor unijunção, outro dispositivo semicondutor que estudaremos mais adiante que é o SCR. Depois de um intervalo de tempo, que depende do capacitor no emissor do transistor e do ajuste do potenciômetro, é produzido um pulso que dispara o SCR.
Ligando, o SCR energiza o relé que então alimenta a carga. Veja que mesmo depois que desaparece o pulso do unijunção o SCR se mantém ligado. Para desativar o circuito e iniciar nova temporização é preciso desligar por um momento a alimentação assim como descarregar completamente o capacitor.

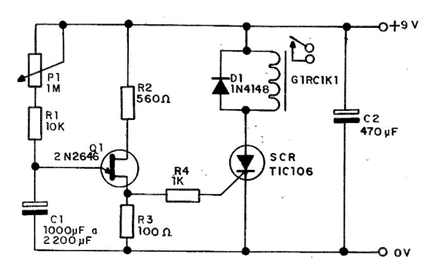

Com um capacitor de 2 200 uF e um potenciômetro de 1 Mega ohms podemos obter temporizações superiores a 1 hora. A alimentação é feita com 9 Volts, já que o SCR tem uma queda de 2V, de modo que o relé será de 6V. O circuito completo desta aplicação importante do transistor unijunção é mostrado na figura.

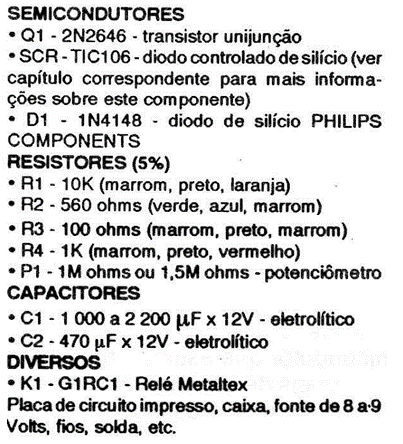

O relé indicado é o G1 RC1 que pode controlar cargas de até 10 ampères. Na condição de carga, quando está havendo a temporização, o consumo de corrente é muito baixo. No entanto, com o relé ativado este consumo se aproxima de 100 mA, o que indica a necessidade de se usar fonte e não bateria.
