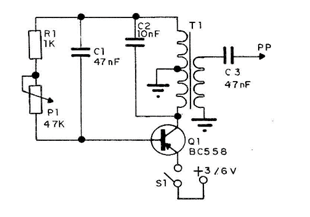

No circuito da figura temos uma aplicação de um transistor como oscilador.
Para isso, parte do sinal de áudio amplificado é aplicado de volta a base do transistor via C1, proporcionando assim uma realimentação positiva. A impedância do enrolamento do transformador mais o capacitor em questão e a polarização de base do transistor ajustada no trimpot, determinam a frequência do sinal gerado.
Este circuito é denominado Oscilador Hartley e usa um pequeno transformador de saída de transistores para a oscilação. A alimentação poderá ser feita com 2 ou 4 pilhas pequenas e o sinal da saída tem boa intensidade para excitar os mais diversos circuitos em teste como rádios, amplificador, intercomunicadores etc. Neste tipo de circuito qualquer transistor PNP de uso geral poderá ser usado em lugar de Q1.

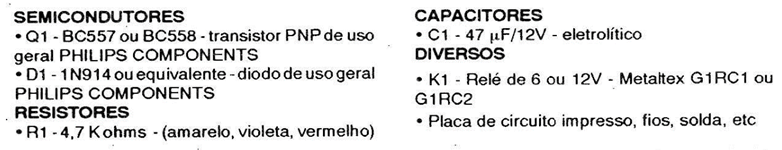

Lista de material
