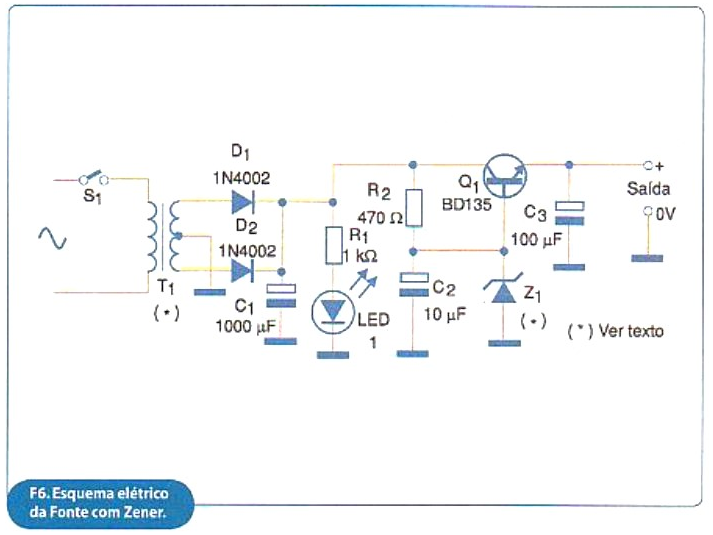

Na figura 6 apresentamos um circuito extremamente simples para fonte de tensão regulada por diodo zener. De- pendendo do transistor usado, podemos obter correntes de até alguns ampères de saída.
Nota: Este artigo faz parte de um artigo completo com 10 fontes de alimentação publicado na revista Eletrônica Total 141 de 2020. Encontra-se no site com o código ART5475.
Observamos que o diodo zener deve ter uma tensão de 0,6 V a mais do que a tensão desejada na saída, uma vez que existe uma queda de tensão dessa ordem na junção base-emissor do transistor.
A potência dissipada pelo transistor, que deve ser montado em um bom radiador de calor, será dada pelo produto da diferença entre a tensão de entrada e saída, pela corrente drenada pela carga. A dissipação do diodo zener é função do ganho do transistor, devendo ser de- terminada a corrente nesse componente e multiplicada pela sua tensão.

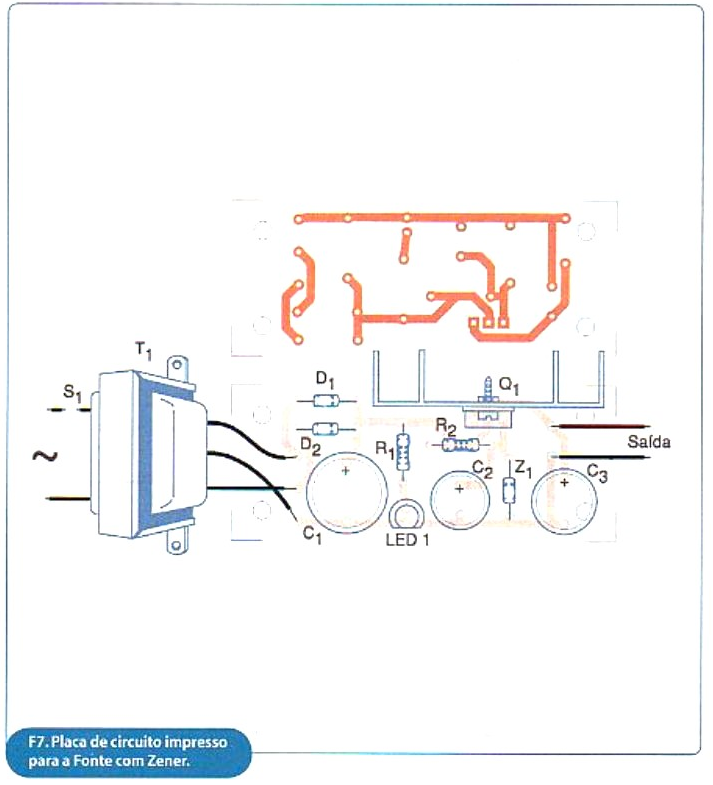

Na figura 7 temos uma sugestão de placa de circuito impresso para a implementação dessa fonte.
Aplicações típicas desta fonte estão na alimentação de pequenos dispositivos de baixas tensões (entre 3 e 12 V) que precisem de correntes até 1 A, aproximadamente.
