Eis uma montagem experimental que utiliza apenas três componentes e que tem algumas finalidades interessantes: alarmes, sinalização ou mesmo acionamento da buzina em uma bicicleta. Trata-se de um intermitente que aproveita a carga e descarga de um capacitor, e é alimentado por 4 pilhas comuns. Se você possui um relé de 6V e capacitores em sua sucata, eis uma oportunidade para a realização de um projeto interessante.
COMO FUNCIONA
O princípio de funcionamento deste circuito é fácil de entender: temos um relé, com a bobina ligada em paralelo com um capacitor de grande valor. Quando ligamos a alimentação, o relé tem a bobina energizada, e ao mesmo tempo o capacitor se carrega. Com a energização do relé ele fecha seus contatos, o que provoca o desligamento da alimentação. No entanto, o relé não abre imediatamente porque a alimentação é desligada. O capacitor consegue manter a bobina energizada por algum tempo, descarregando-se lentamente através dela. Tanto mais tempo ele demorará quanto maior for o seu valor.
Quando o capacitor não consegue mais manter a bobina energizada o relé abre. O resultado é que a alimentação é novamente estabelecida, carregando o capacitor e fechando o relé; um novo ciclo se inicia, exatamente como o anterior. O relé fica então abrindo e fechando seus contatos, numa velocidade que vai depender basicamente de dois fatores: o valor do capacitor e a resistência da bobina do relé. Sugerimos então experiências com capacitores de 100 µF até 1500 µF ou mais. Quanto maior o valor do capacitor, mais lentas serão as piscadas.
MONTAGEM

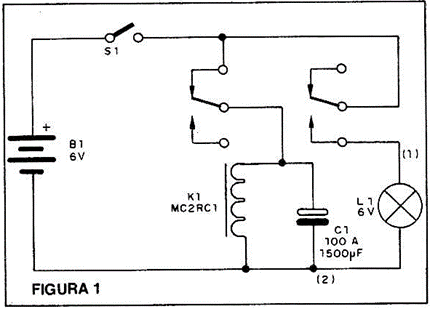

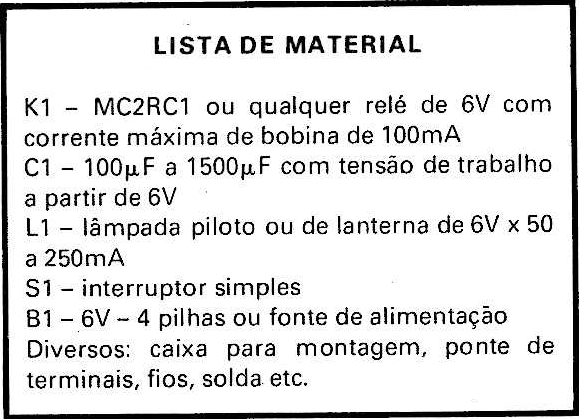

Na figura 1 temos o circuito completo, que utiliza uma lâmpada de 6V e um relé também de 6V (podem ser usados os relés MC2RC1 -- Metaltex ou RU 101 006 — Schrack).

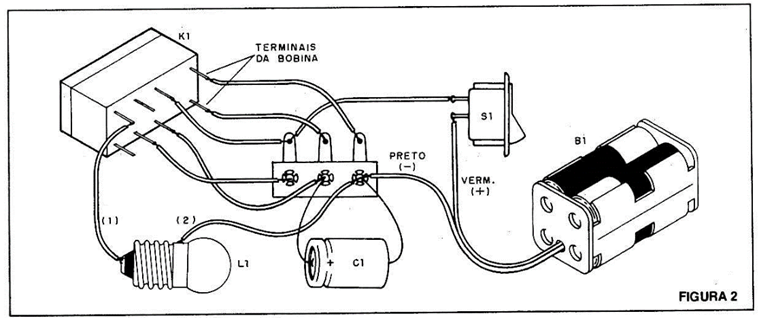

Na figura 2 temos o aspecto da montagem, que utiliza uma pequena ponte de terminais para a soldagem dos componentes.

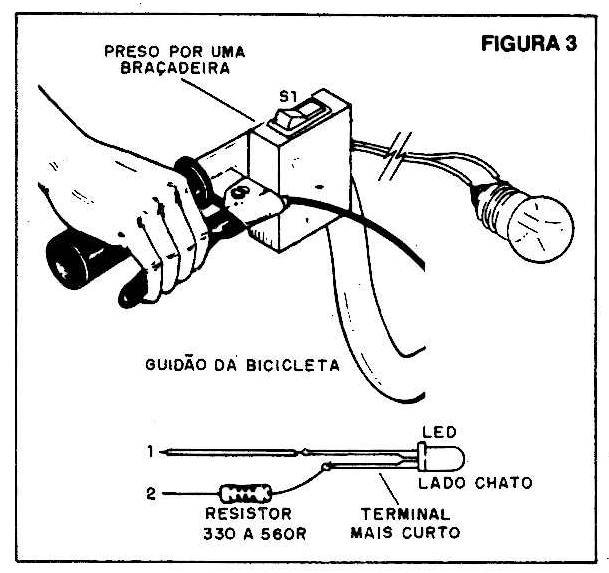

A. figura 3 mostra uma sugestão de montagem em caixa, que serve como pisca-pisca ou intermitente para bicicleta ou sistema de aviso. A Caixa pode ser uma saboneteira comum de plástico.
Nesta mesma figura temos o modo de se fazer a ligação de um led em lugar da lâmpada. Se forem usados dois ou mais leds, devemos colocar um resistor para cada um e ligar cada conjunto aos pontos 1 e 2.
A polaridade (marcação de +) do capacitor precisa ser observada para que o aparelho funcione perfeitamente. No caso do led, observe que sua polaridade é dada pelo terminal mais curto ou parte chata do invólucro.
