A aproximação da mão ou de um corpo condutor é suficiente para induzir neste circuito um sinal capaz de dispará-lo acendendo uma lâmpada. Se a lâmpada for trocada por um relé de 6 V, podemos controlar cargas externas como aparelhos de laboratório, alarmes e outros de maior potência.
O sinal de disparo deve-se tanto às cargas acumuladas como à própria indução do chamado ruído da rede de energia, que normalmente é captado pelo nosso corpo. A sensibilidade do circuito é boa graças ao emprego de um transistor Darlington cujo ganho é superior a 30 000 vezes.

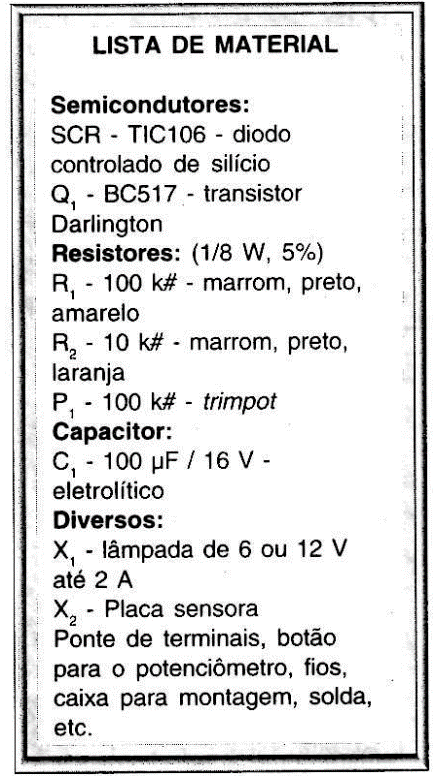

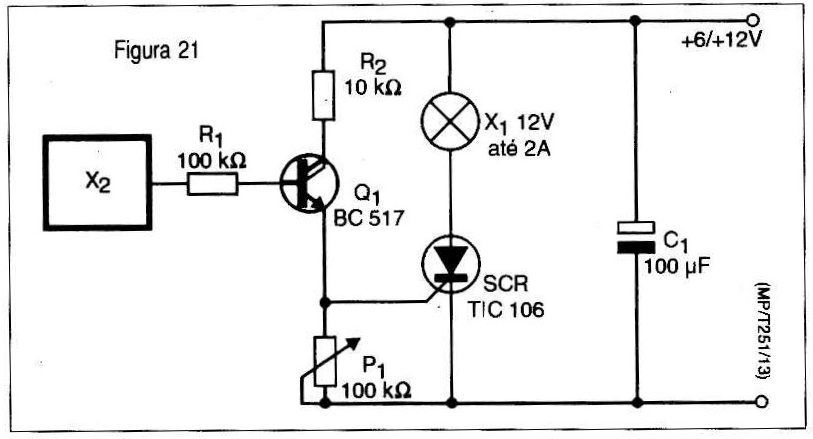

Como temos um SCR, uma vez disparado o circuito, assim permanece mesmo que nos afastemos do sensor. Para desligar o SCR será preciso cortar a alimentação por um momento. O circuito poderá ser alimentado com tensões de 6 a 12 V. No entanto, com 6 V devemos considerar uma queda de 2 V no SCR que faz com que somente 4 V cheguem à lâmpada e isso a faz acender com brilho abaixo do normal. Se for usado um relé de 6 V, devemos alimentar o circuito com pelo menos 8 V para compensar esta queda. Na figura 21 temos o diagrama completo do aparelho.

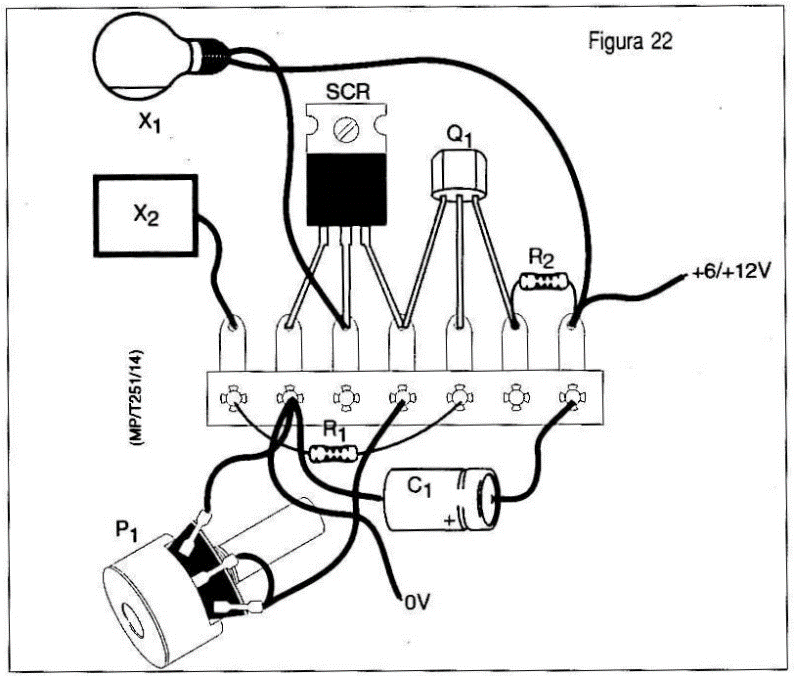

A montagem dos componentes numa ponte de terminais é mostrada na figura 22.
Para lâmpadas de até 500 mA, o SCR não precisa de radiador de calor. Para lâmpadas maiores, este dissipador consiste numa chapinha de metal dobrada em "U" presa ao corpo do componente. O transistor é o BC517, mas se for difícil obtê-lo, pode ser substituído por dois BC548, ligados na configuração Darlington tradicional.
O sensor consiste numa chapinha de metal de até 10 x10 cm. O fio de ligação desta placa deve ser curto, pois caso contrário, ele atuará como antena, provocando o disparo errático do circuito. Para testar o aparelho, ajuste P, de modo que, aproximando ou tocando no sensor, tenhamos o disparo do SCR.
Para rearmar, desligue por um momento a alimentação.
Ligando o fio positivo da alimentação à terra ou a um objeto de grande porte, aumentamos a sensibilidade do circuito.
O que explicar:
Explique o funcionamento de um capacitor.
Explique por que o circuito não dá choque.
Ideias para explorar:
O aparelho pode ser usado em armadilhas ecológicas e outros experimentos para a detecção de passagem de animais ou mesmo objetos.
