Este é um antigo projeto de meu caderno de anotações da década de 60. O artigo reproduz o texto original que escreve por volta de 1965 e se baseia em componentes comuns. Naquela época, os LEDs ainda não eram populares, assim, use no projeto uma pequena lâmpada de 3 V.
O circuito é muito simples tendo apenas 4 componentes. Mantenho as figura originais da época, feitas à mão em meu caderno de anotações de projetos,
A finalidade do jogo é passar a argola pelo arame tortuoso sem deixar a lâmpada piscar, ou seja, encostar um no outro.
Evidentemente, como não existem recursos eletrônicos, o toque só produz uma breve piscada na lâmpada. No site o leitor encontrará outras versões mais sofisticadas, com LEDs, com SCRs e até que dão choque.

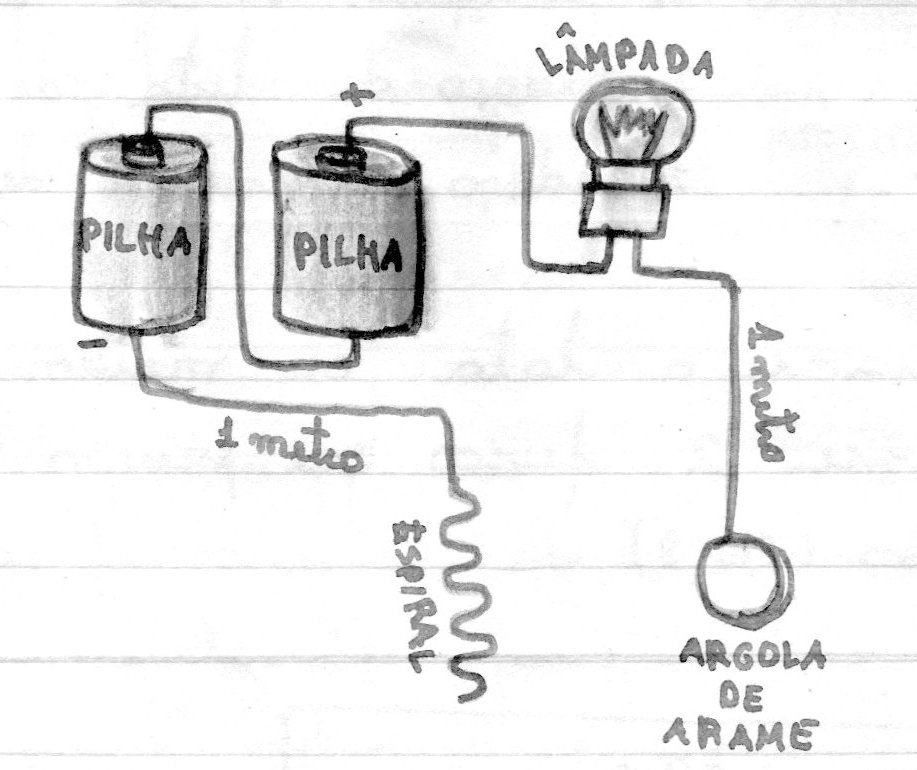

Na figura 1 temos então o circuito completo em que os fios são soldados diretamente nos terminais das pilhas. Esta operação deve ser feita rapidamente para que o calor não estrague as pilhas.

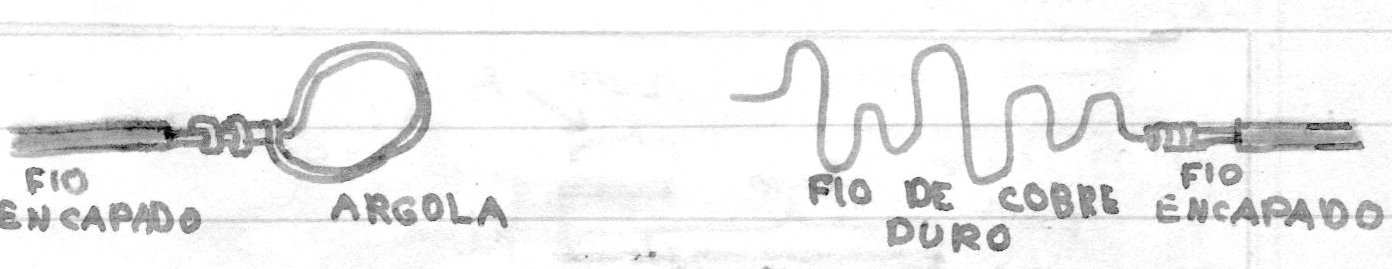

Na figura 2 temos detalhes da construção da argola e do fio tortuoso, usando fios rígidos. No caso da argola, apenas uma pequena parte é descascada e no caso da parte tortuosa, temos um setor maior descascado.
Para melhor acabamento da montagem, as pilhas podem ser instaladas dentro de uma caixinha e do lado de fora um soquete pequeno para a lâmpada.
Material:
2 pilhas pequenas ou médias
1 lâmpada de 3 V
Argola
Arame Tortuoso
Fios, solda, caixa para montagem.
