Este circuito gera um sinal na faixa superior de ondas curtas chegando à faixa inferior de VHF, conforme a bobina escolhida. Uma aplicação possível para o circuito é como um injetor de sinais que alcança o canal 2 de TV, ou mesmo um transmissor de controle remoto de onda contínua de um canal. Com um modulador em tom, ele poderá ter sua aplicação estendida para um controle remoto multicanal.
A alimentação poderá ser feita com 2 ou 4 pilhas pequenas, ou ainda com uma bateria de 9 V. Usando uma pequena antena (15 a 30 cm), o alcance como transmissor poderá chegar aos 50 metros. Com 9 V, o alcance será ainda maior.

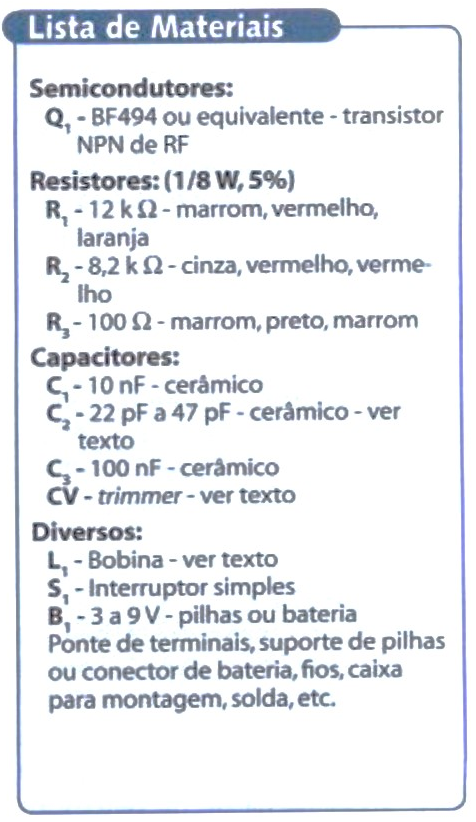

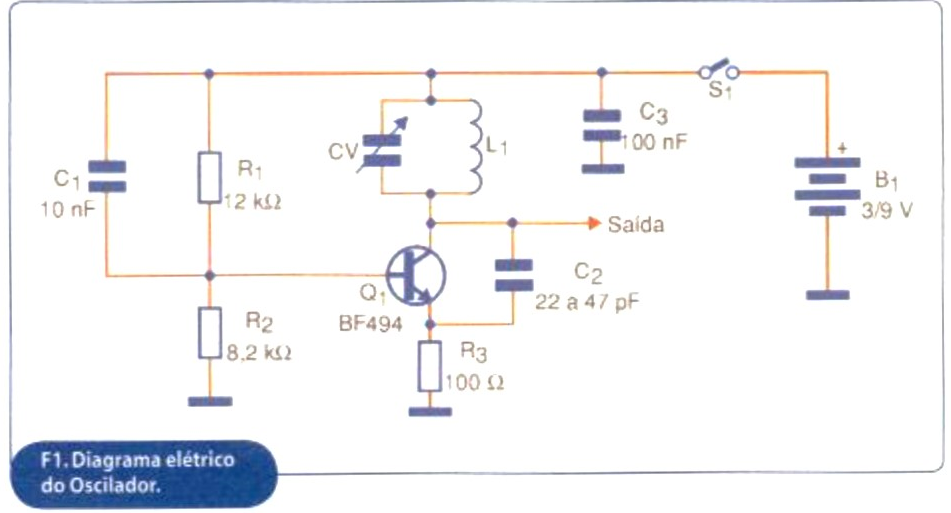

O transistor admite equivalentes como o BF495 ou qualquer outro de RF de uso geral NPN. Para a modulação, o sinal de baixa frequência pode ser aplicado através de um capacitor cerâmico de 10 a 470 nF na base ou no emissor do transistor, conforme sua intensidade e frequência. Na figura 1 temos o diagrama completo do oscilador.

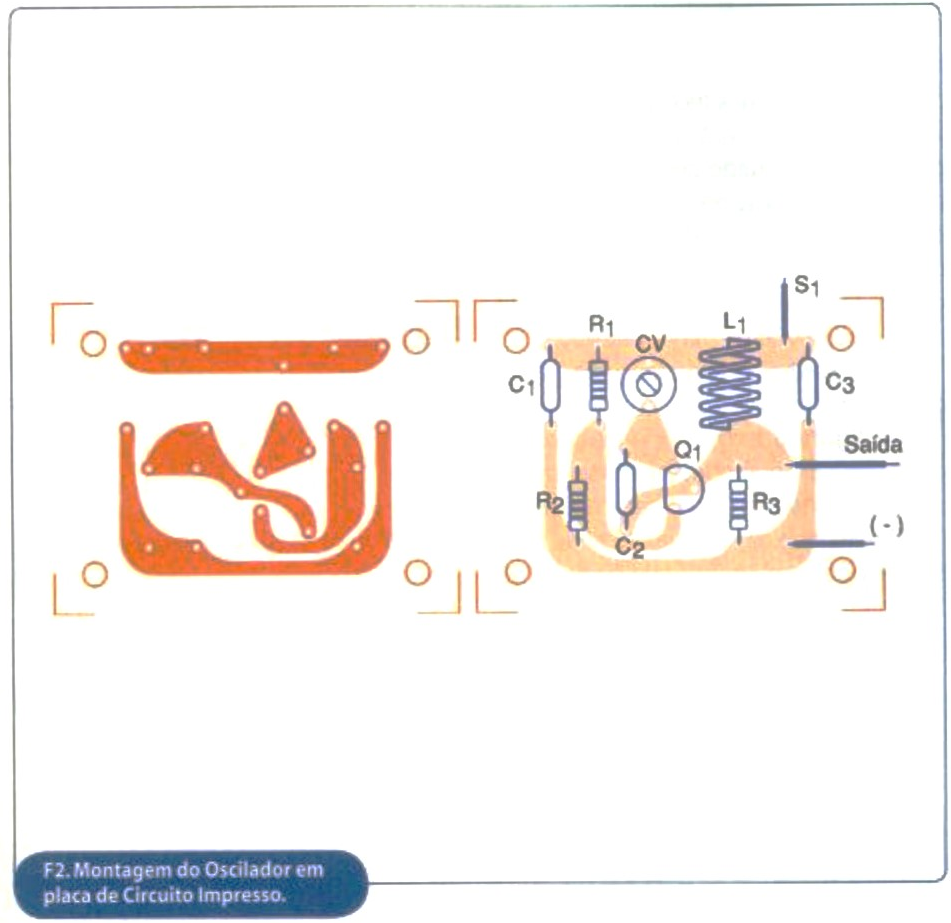

A disposição dos componentes em uma placa de circuito impresso é mostrada na figura 2. Uma alternativa econômica para a montagem seria uma placa universal ou mesmo uma ponte de parafusos, lembrando que para maior estabilidade as ligações e terminais dos componentes devem ser os mais curtos possíveis.
A bobina tem espiras de acordo com a faixa de frequências e é enrolada com fio de 18 a 22 numa forma de 1 cm de diâmetro sem núcleo. Enrole em um lápis como referência. O número de espiras conforme a frequência, é dado por:
30 a 45 MHz - 9 espiras
45 a 60 MHz - 6 espiras
O trimmer (capacitor ajustável) pode ter qualquer capacitância máxima entre 20 e 50 pF, e o capacitor C, ter 22 pF para a faixa de 45 a 60 MHz ou 33 pF (ou 47 pF) para a faixa de 30 a 45 MHz.
Podemos experimentar o circuito ligando-o nas proximidades de um rádio de ondas curtas, ou mesmo de um televisor sintonizado no canal 2. No rádio o sinal aparece na forma de um "sopro" sonoro, e no televisor na forma de interferência na imagem. A frequência de operação é ajustada em CV.
