Monte um amplificador portátil com microfone para divertir seus filhos que poderão cantar e falar imitando artistas e até mesmo fazer seus programas domésticos. Alimentado por pilhas, este aparelho emprega acenas um circuito integrado de baixo custo.
Nota: Artigo publicado na revista Eletrônica Total 44 de 1992.
Ninguém nega a atração que um microfone exerce sobre as crianças e mesmo adultos, principalmente em função da TV. Esta atração é largamente explorada em inúmeros brinquedos que consistem em pequenos amplificadores com microfones e alguns até incorporando um toca-fitas para que tenhamos a música para acompanhamento.

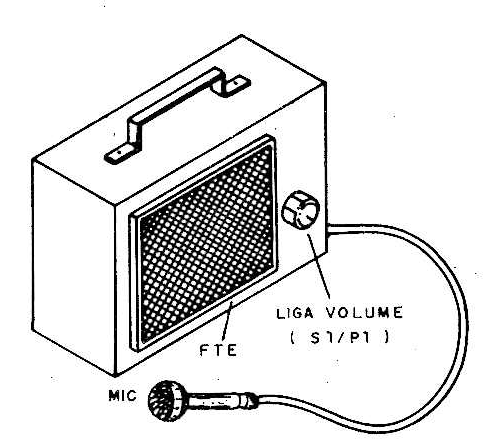

O aparelho que propomos é o mais simples, constando de um microfone e de um bom amplificador, que fornece perto de 1 watt de saída com alimentação a partir de pilhas. Montado numa caixinha com alças ele pode se assemelhar bastante aos equivalentes comerciais de alto custo que encontramos em muitas lojas de brinquedos, (figura 1).
Nosso amplificador terra controle de ganho e excelente qualidade de reprodução e sensibilidade graças ao emprego de um circuito integrado LM386 da National. O microfone de eletreto empregado garante a fidelidade de reprodução, mesmo sendo de baixo custo.
CARACTERÍSTICAS
• Tensão de alimentação: 6 ou 9 V (4 ou 6 pilhas)
• Ganho: 50
• Consumo: 200 mA (pico tip)
• Potência: 1 W (tip)
COMO FUNCIONA
O coração do aparelho é um amplificador de áudio integrado LM386 da National Semiconductor que é apresentado em invólucro DIL de 8 pinos e necessita de poucos elementos externos. O ganho deste amplificador é fixado por R2 e C3, no caso em torno de 50 vezes. O capacitor C2 é o "by-pass" que ajuda a evitar instabilidades de funcionamento.
C4 faz o acoplamento do sinal de áudio ao alto-falante que, neste projeto para maior qualidade de áudio deve ser de pelo menos 10 cm com imã pesado.
P1 é um controle de volume ou sensibilidade que no nosso caso, tanto serve para ajustar o nível de sinal de saída, bem como, também para controlar a microfonia. A microfonia típica destes aparelhos é produzida quando o som do alto-falante é captado de volta pelo microfone, e começa a "girar" pelo circuito produzindo um forte, apito. Afastando o microfone do alto-falante ou reduzindo o volume, cortamos este efeito eliminando a microfonia.

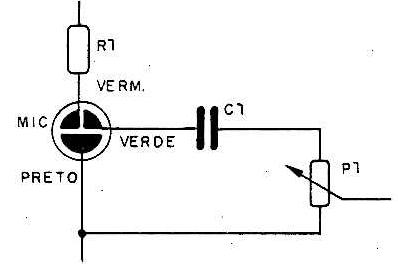

O resistor R1 serve para polarizar o microfone e eventualmente pode ser alterado na faixa de 4,7 kΩ a 10 kΩ para se obter maior sensibilidade. Se for usado um microfone de 3 terminais as ligações devem ser feitas conforme mostra a figura 2.
LISTA DE MATERIAL
CI-1 - LM386 - circuito integrado National
MIC - microfone de eletreto de dois terminais
FTE - alto-falante de 4 ou 8 52 x 10 cm pesado
S1 - interruptor simples (conjugado a P1)
P1 -10 kΩ - potenciômetro com chave (S1)
R1 - 10 kΩ x 1/8 W - resistor (marrom, preto, laranja)
R2 - 1,2 kΩ x 1/8 W resistor (marrom, vermelho, vermelho)
C1e C2 - 100 nF ( 104 ou 0,1) - capacitor cerâmico ou de poliéster
C3 - 10 - µF x 12 V - capacitar eletrolítico
C4 - 220 µF x 12 V - capacitor eletrolítico
C5 470 µF x 12 V - capacitor eletrolítico
Diversos: placa de circuito impresso, caixa para montagem, suporte de 4 ou 6 pilhas medias ou grandes, cabo blindado para o microfone, botão para o potenciômetro, soquete para o integrado, fios, solda, etc.
MONTAGEM

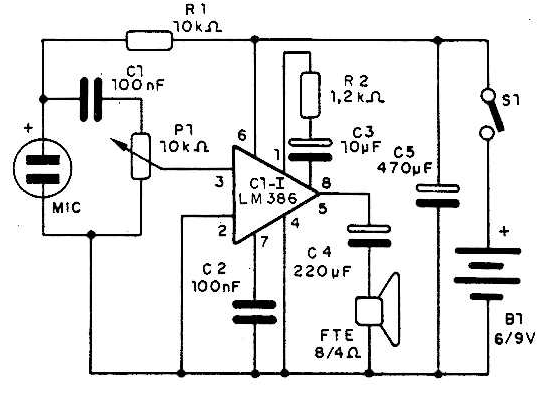

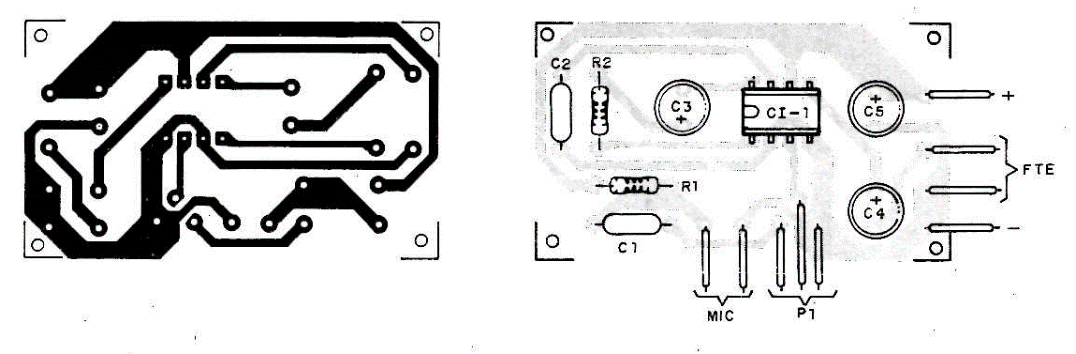

Na figura 3 temos o diagrama completo do aparelho. Na figura 4 temos a disposição dos componentes numa pequena placa de circuito impresso.
Para o circuito integrado sugerimos a utilização de um soquete DIL de 8 pinos o que ajuda a evitar o calor na soldagem e facilita a troca em caso de necessidade. Os resistores são de 1/8 ou 1/4 W com 5 a 20% de tolerância e o potenciômetro P1 pode incluir o interruptor geral S1.
Os capacitores eletrolíticos têm uma tensão de trabalho de 12 V e os demais tanto podem ser cerâmicos como de poliéster. O aumento de Cl proporciona melhoria na resposta de graves. O alto-falante deve ter pelo menos 10 cm e ser pesado para melhor rendimento. Para as pilhas devemos usar um suporte de 4 ou 6 unidades médias ou grandes já que, dado o consumo, as pequenas durariam pouco.
O cabo de conexão do microfone ao aparelho deve ser blindado. O polo negativo do microfone vai ligado à malha deste cabo. Se o leitor quiser pode adaptar um plugue e um jaque, possibilitando assim a retirada do microfone e seu cabo.
PROVA E USO
Para provar o aparelho bastará colocar as pilhas no suporte e acionar Si. Abrindo o volume (P1) e falando diante do microfone, deveremos ter a reprodução do som. Se houver microfonia, afaste o microfone do alto-falante.
O volume será maior se a alimentação for feita com 6 pilhas em lugar de 4, mas a duração destas pilhas também será menor.
Comprovado o funcionamento é só usar o aparelho. Não o deixe ligado fora de uso, para que as pilhas não gastem. Se quiser pode adaptar uma fonte de alimentação de 6 ou 9 V com pelo menos 1 A e assim eliminar o uso de pilhas. A filtragem desta fonte deve ser boa para que não ocorram roncos.
