A quantidade de códigos de identificação de capacitores pode deixar o leitor confuso. Se ele possui um capacímetro (aparelho que mede capacitâncias) tudo bem, mas caso contrário, ele pode permanecer com as dúvidas no momento mais crucial.
Nota: Projeto da Eletrônica Total 55 de 1993
O que levamos ao leitor como primeiro projeto é um simples aparelho que pode dar a ordem de grandeza de uni capacitor e mesmo lazer seu teste.
De posse de um capacitor que tenha a marcação 10X, onde o X é um dígito apagado, e o leitor não souber se o componente é de 100 pF, 1 nF, 10 nF ou 100 nF, com o aparelho que descrevemos a dúvida pode ser eliminada.
Trata-se de um simples oscilador onde a frequência de som é determinada pelo capacitor usado. Possuindo capacitores de valores conhecidos, podemos compará-los com um duvidoso pelo som que eles produzem, ao serem introduzidos no circuito.
Por exemplo, se compararmos o nosso "suspeito" com um de 10 nF e ele der um som mais agudo é porque seu valor provavelmente é 1 nF, e se der um som mais grave é porque o seu valor é 100 nF.

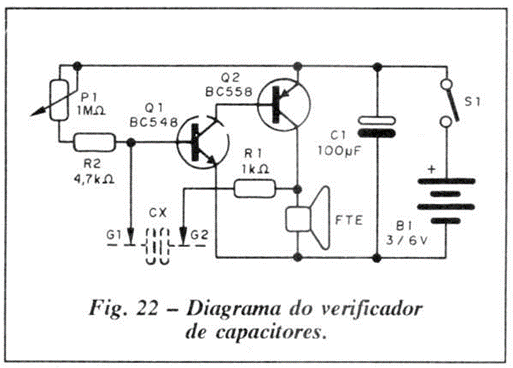

Na figura 22 temos o diagrama completo de nosso aparelho comparador.

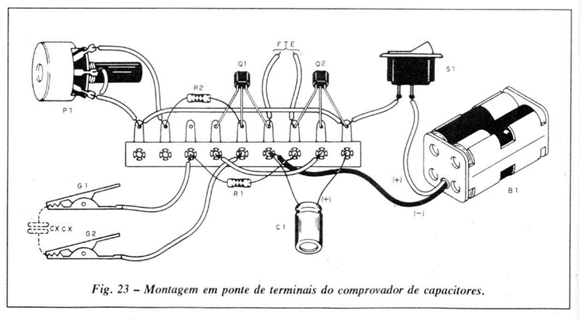

Como se trata de montagem bastante simples e não crítica, ela pode ser realizada com base numa ponte de terminais com a disposição de componentes mostrada na figura 23.
Os resistores são de 1/8 W e os transistores admitem equivalentes.
O conjunto poderá ser alojado numa caixinha plástica tendo duas garras jacaré para conclusão do capacitor em prova. Para usar o aparelho é simples:
Inicialmente coloque entre as garras um capacitor de 10 a 100 nF e ajuste PI para obter som. Isso comprova o funcionamento do circuito.
Depois, retire o capacitor de referência do circuito e ligue o capacitor desconhecido. Se o som for mais grave, o capacitor é maior que o usado como referência. Se ele for mais agudo, é porque é menor.
Se você precisar ajustar P1 para obter som e ainda ele for muito agudo é porque o capacitor é muito menor que o de referência. Capacitores menores que 1 nF não darão som, ou ajuste, neste aparelho.
