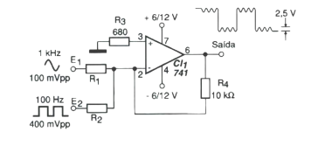

O circuito ilustrado na figura 1 combina sinais de duas frequências, podendo ser empregado em instrumentação como modulador, ou ainda para multiplexação de informações de sensores.
O ganho do circuito é determinado pela relação entre R4 e R.3, podendo o valor de R., ser alterado conforme a aplicação e a intensidade dos sinais de entrada. As maneiras como os sinais de entrada são combinados, ou seja, as suas amplitudes, dependerão dos valores de R1 e R2.
A fonte de alimentação deve ser simétrica e com a utilização de um amplificador operacional comum como o 741, a frequência de corte do circuito estará em torno de 1 MHz. Para combinar sinais de frequências mais altas, devem ser utilizados outros amplificadores operacionais. Na figura 2 temos uma sugestão de placa de circuito impresso para este combinador.
Se a pinagem do circuito integrado utilizado for diferente do 741, deverão ser feitas alterações na placa.
