Este circuito permite que se faça a prova de circuitos integrados do tipo 741 (amplificador operacional) como os LM741, CA741, uA741, MC1741, etc como também de amplificadores operacionais compatíveis que tenham a mesma pinagem como o LM107, LM101, LM108, etc.
A prova é feita com corrente contínua e temos dois LEDs indicadores. Quando movimentamos o eixo do potenciômetro um dos LEDs que estava aceso deve apagar e deve acender o outro. Isso deve ocorrer mais ou menos no meio do movimento do cursor do potenciômetro para um integrado bom.

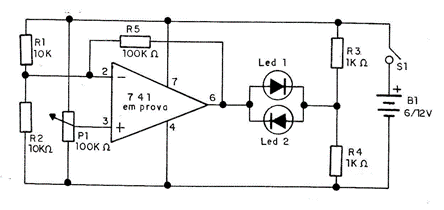

Com cuidado pode-se conseguir um ajuste do potenciômetro em que os dois LED ficam apagados. Na figura 1 temos o diagrama deste provador de circuitos integrados (amplificadores operacionais).

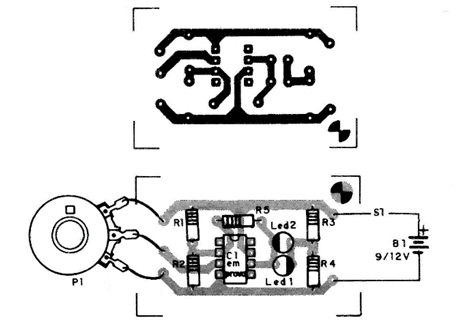

A colocação dos componentes numa placa de circuito impresso é mostrada na figura 2.

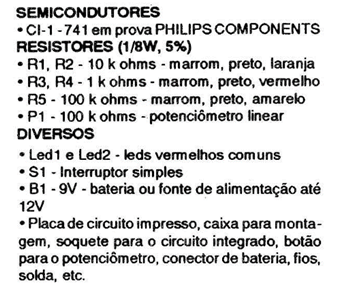

Os resistores são de 1/8W e a alimentação do circuito deve ser feita com tensões entre 9 e 15 V. Os LEDs são vermelhos comuns e o potenciômetro de 100k deve ser preferivelmente linear. Para usar o aparelho é só encaixar o 741 no soquete (observando sua posição) e ligar a alimentação. Um dos leds deve acender. Girando o potenciômetro, mais ou menos no meio do cursor um dos leds apaga e o outro acende. Se isso não ocorrer o amplificador operacional não está bom.
Operacionais com características equivalentes ao 741 e mesma pinagem podem ser testados neste circuito.
