Um circuito que produz (em menor escala) o som de uma metralhadora é o que ensinamos a você a montar. Recorte uma metralhadora em madeira compensada ou então faça uma adaptação numa arma de plástico e com o acréscimo do circuito proposto você terá um brinquedo muito mais realista.
Eis um efeito sonoro muito fácil de ser conseguido: um gerador de som de metralhadora. É claro que o volume de som que ele produz não chega perto de uma metralhadora de verdade, mas nada impede que ele seja usado como brinquedo. Se você é do tipo que gosta de montar os brinquedos dos seus filhos, porque não algo diferente, com um circuito eletrônico simples.
O oscilador de som de metralhadora usa componentes simples e fáceis de obter e até mesmo alguns que são aproveitados de sua sucata.
COMO FUNCIONA
O que temos é simplesmente um oscilador de áudio, do tipo mais comum com transistores complementares (um NPN e outro PNP), cuja frequência depende tanto do capacitor Cl como do ajuste de P1. Na verdade, P 1 está ligado em série com um interruptor de pressão que dispara o circuito, fazendo as vezes de gatilho. Em P1 será controlada a velocidade dos "tiros".

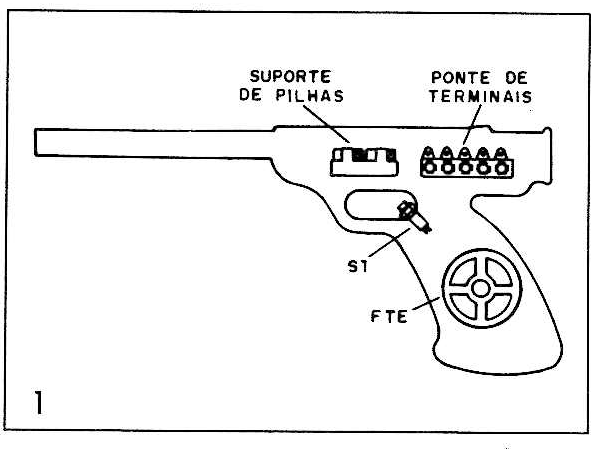

O sinal do oscilador é aplicado diretamente a um pequeno alto-falante. Numa arma recortada em madeira, este alto-falante pode ser fixado no cabo, como mostra a figura 1.
MONTAGEM

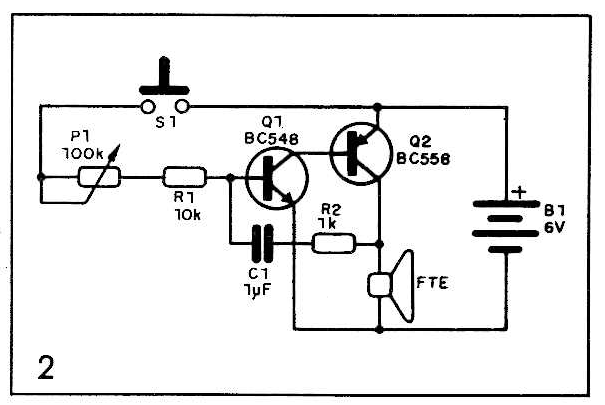

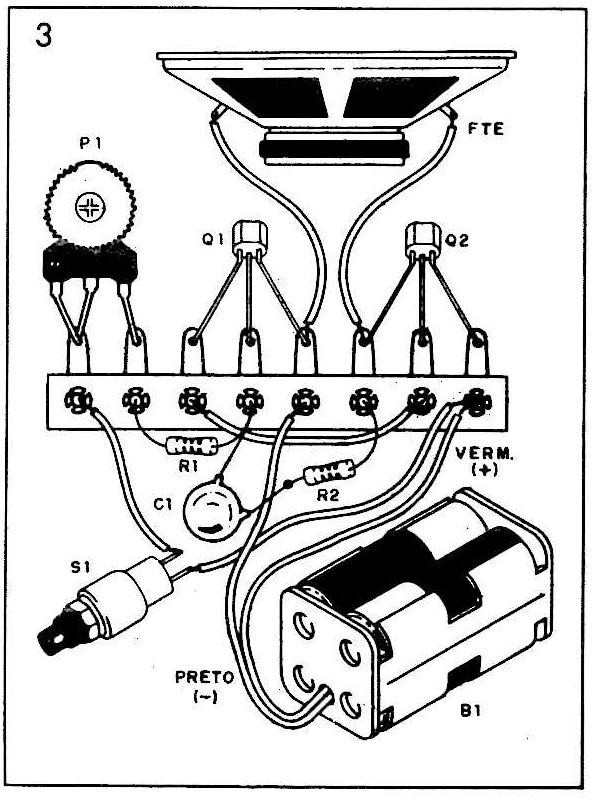

Na figura 2 temos o diagrama completo do aparelho. Na figura 3,temos a realização de montagem tendo por base uma ponte de terminais já que se trata de projeto indicado aos iniciantes.

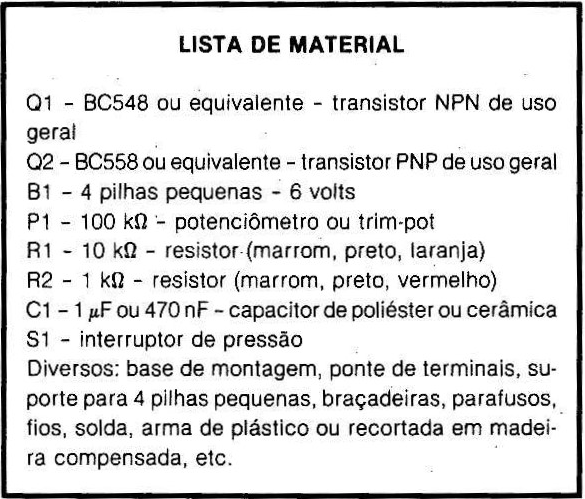

Os transistores são comuns. Para o NPN podemos usar o BC548 ou qualquer equivalente de silício como os BC237, BC238, BC547, etc. Para o PNP podemos usar o BC558 ou equivalentes como o BC307, BC308 ou BC557.
Cuidado para não os trocar na hora da soldagem. O potenciômetro PI pode ter valores entre 47 kΩ e 100 1c11. Até mesmo um trimpot pode ser usado, desde que tenha o mesmo valor. Os resistores são todos de 1/8 ou 1/4 W conforme sua disponibilidade e seus valores não são críticos, podendo haver pequenas diferenças em relação aos originais.
O capacitor Cl determina a velocidade dos tiros e pode ser de poliéster, de 1 µF. Se tiver dificuldade para sua obtenção, use um de 470 nF e se os tiros ficarem muito rápidos, mude P1 para 220 kΩ. O interruptor S1 é do tipo interruptor de campainha, servindo de gatilho. Ele será ligado ao circuito por meio de fios de comprimento apropriado, conforme sua posição. O suporte de pilhas pequenas pode ficar preso ao cabo, utilizando-se, na versão de madeira, uma braçadeira.
PROVA E USO
Coloque as pilhas no suporte, observando a sua polaridade. Aperte S1.
Imediatamente o alto-falante deve emitir algum tipo de som que pode ir desde pulsos intervalados até um som contínuo semelhante ao funcionamento de um motor. Ajuste P1 para que este som fique o mais próximo possível do som de uma metralhadora. Se não ocorrer oscilação (falta de som) verifique se os transistores estão em posição certa, a polaridade das pilhas e se o alto-falante está em boas condições. Teste a continuidade de sua bobina.
Com o aparelho funcionando perfeitamente é só proceder sua instalação definitiva na caixa ou base em forma de arma. Não há necessidade de interruptor geral para desligar as pilhas pois, com SI aberto, o consumo de corrente é extremamente baixo. Apenas quando o guardar, retire as pilhas do suporte.
