Eis uma experiência de eletromagnetismo muito simples que será realizada com material comum, como pregos, fios esmaltados, pedaços de lata etc. Pela sua simplicidade constitui-se num ótimo trabalho para feiras de ciências em escolas.
O projeto é simples e seu efeito bem visível: quando apertamos o interruptor de pressão uma lâmina é atraída, atirando longe uma bolinha de papel, isopor ou mesmo um grão de feijão.
O aparelho funciona tanto como uma "atiradeira eletromagnética", como demonstrativo do efeito do eletromagnetismo. A experiência, no caso de um trabalho escolar, deve ser acompanhada de explicações sobre o efeito magnético da corrente elétrica, que podem ser resumidas como segue.
O PRINCÍPIO
Uma corrente elétrica, ao circular por um fio, cria em sua volta um campo magnético. Podemos reforçar este campo magnético enrolando o fio na forma de urna bobina.
Desta forma, o campo se concentra no interior da bobina que, se conter um material ferroso, corno por exemplo uni prego, o magnetiza, transformando-o num ímã. A capacidade de atração deste ímã depende somente da corrente elétrica, o que quer dizer que ele só atrai objetos enquanto houver corrente circulando.
Quando a corrente é interrompida, o ímã perde toda sua capacidade de atração. Colocando nas proximidades rima lâmina metálica, ela pode ser atraída fortemente quando estabelecermos a corrente e, com isso, atirar longe unia bolinha de isopor.
MONTAGEM

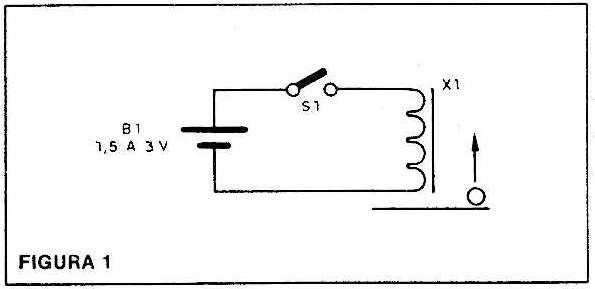

Na figura 1 temos o diagrama do aparelho.

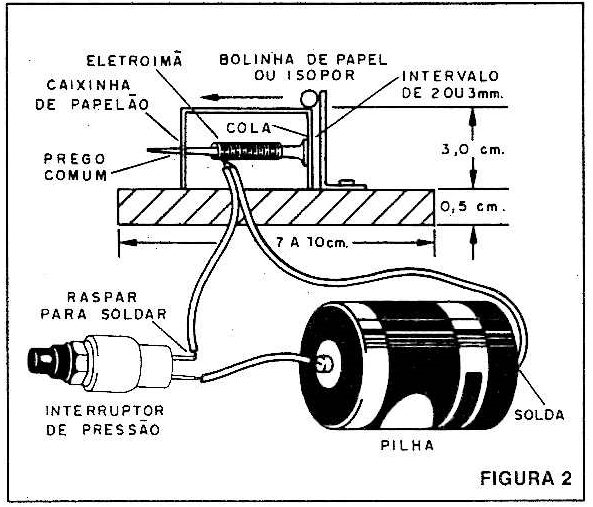

Na figura 2 temos o aspecto real da montagem.
No prego enrolamos de 200 a 500 voltas de fio esmaltado bem fino. O suporte para o ímã é feito de papelão e a lâmina é um pedaço de lata de conserva comum cortado em tira e depois dobrado na forma indicada no desenho.
Observe a presença de um pequeno intervalo, de 2 a 3mm, entre a lâmina e a cabeça do prego. Este espaço é importante para que possa haver sua movimentação no momento da atração. Para a soldagem dos fios esmaltados do eletroímã (prego) na pilha e no interruptor suas pontas devem ser bem raspadas.
OPERAÇÃO
Apertando o interruptor de pressão a lâmina deve vergar-se, batendo na cabeça do prego. Uma bolinha colocada tia posição indicada deve ser atirada longe.
Se não houver força no movimento ou a lâmina não for atraída o suficiente, aproxime-a mais do prego, ou então enrole novamente a bobina no prego com mais voltas de fio. Se mesmo assim não houver atração, verifique se o fio esmaltado está bem raspado no ponto de soldagem.
Obs.: não deixe o interruptor pressionado mais do que alguns segundos, pois pode haver aquecimento do eletroímã e desgaste rápido da(s) pilha(s).
