Para médias potências, que chegam aos 40 W PMPO, uma solução econômica costumeira, que é encontrada em muitos autor rádios e toca-fitas tradicionais de carro, é a que faz uso do circuito integrado TDA2002. Justamente por ser um componente amplamente empregado pelo mercado de reposição, além de fácil de encontrar, tem um preço bastante acessível.
Esse amplificador pode ser alimentado com tensões de 8 a 18 V, e pelo seu rendimento, consiste numa solução interessante para os casos em que se deseja som com volume capaz de chamar a atenção de muitas pessoas, tais como alarmes, sistemas de aviso, etc.
Dois destaques adicionais no uso desse amplificador: é fácil de trabalhar, pois usa invólucro TO-220 (como um transistor de potência), e precisa de poucos componentes externos para implementação do amplificador.

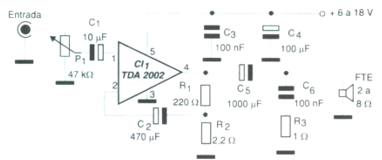

Na figura 1 temos o circuito da versão básica com ganho de tensão igual a 100.
O ganho de tensão é determinado pela relação entre os valores de R1 e R2.
A corrente de repouso é de 45 a 80 mA, e a corrente de pico chega aos 1,8 A. A fonte deve ser capaz de fornecer essa corrente.

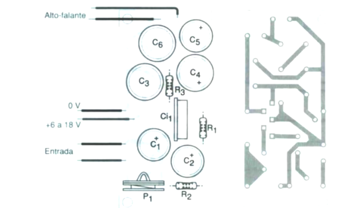

Na figura 2 temos a placa de circuito impresso para a montagem desse amplificador. Observe que o circuito integrado deve ser dotado de um bom radiador de calor. Outras características desse amplificador são a resposta de frequência de 40 a 15.000 Hz, e a sensibilidade de 50 mV para potência de 8 W com carga de 2 ohms.
F
Na figura 3, observamos uma fonte de alimentação para esse amplificador.
Para uma versão estéreo, a capacidade de corrente do transformador e dos diodos deve ser dobrada. O capacitor eletrolítico também deve ser aumentado para, nesse caso, se obter boa filtragem.
Lista de materiais
Semicondutores:
CI1 - LA4120, 4125 ou 25T - circuito integrado
Capacitores:
C1, C2, C3, C4, C9— 100 µF x 10 V - eletrolíticos
C5, C6 — 150 nF - filme de poliéster
C7, C8 — 470 µF x 16 V - eletrolíticos
C10 - 1 000 µF x 16 V - eletrolítico
Diversos:
Placa de circuito impresso, fios, solda etc.
