Os circuitos integrados LM317 (1,5 A) e LM350 (3 A) são reguladores de tensão de 3 terminais, ajustáveis, que podem fornecer tensões de saída de 1,25 a 37 V. OLM317 tem uma versão com sufixo HV que pode fornecer tensões até 57 V.
Nota: Este artigo faz parte de um artigo completo com 10 fontes de alimentação publicado na revista Eletrônica Total 141 de 2020. Encontra-se no site com o código ART5475.

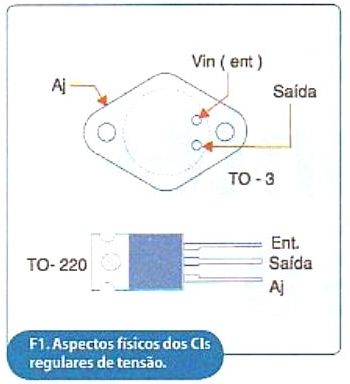

Empregando esses componentes, é possível elaborar fontes de alimentação ajustáveis com um mínimo de componentes externos. Os dois circuitos integrados são disponíveis tanto em invólucros TO- 220 (plástico) quanto TO-3 metálico, com as pinagens exibidas na figura 1.
Para implementar uma fonte de alimentação variável com esses circuitos integrados basta colocar um divisor resistivo variável entre a saída e o terminal de ajuste. Como o diodo zener de referência interna é de 1,25 V, essa é a tensão mínima que obtemos. Tensões maiores serão obtidas quando o divisor resistivo somar a sua tensão a esse diodo.

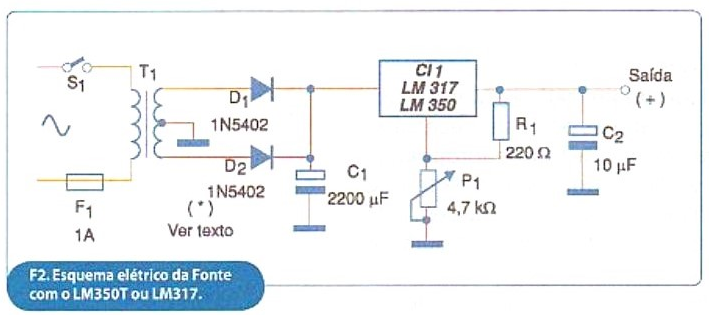

Na figura 2 apresentamos uma fonte de alimentação típica baseada nesses dois circuitos integrados.

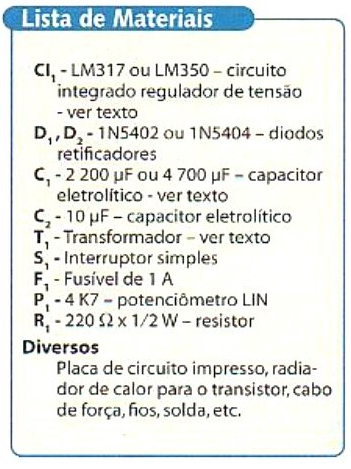

O transformador é escolhido de modo a ter um secundário que forneça uma tensão pelo menos 2 volts maior que a tensão máxima que se deseja na saída. Para o capacitor eletrolítico de filtro é praxe usar pelo menos 1000 μF para cada ampère de corrente desejado na fonte. Assim, sugerimos 2 200 μF para o LM317 e 4 700 μF para o LM350 A, operando em suas capacidades máximas.

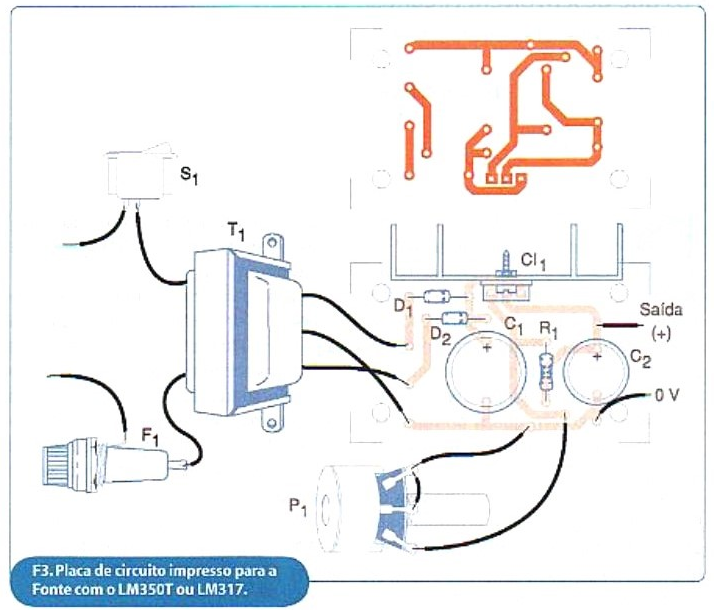

A tensão de trabalho desse capacitor deve ser pelo menos 60% maior que a tensão RMS do secundário do trans- formador usado. Na figura 3 temos a sugestão de placa de circuito impresso para a montagem desta fonte.
As trilhas de alta corrente devem ser largas. É prática comum deixar 1 mm de largura para cada ampère de corrente, nesse tipo de aplicação. Os circuitos integrados reguladores, para os dois casos, devem ser dotados de excelentes dissipadores de calor.
