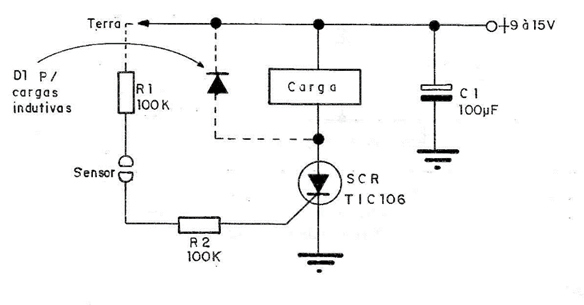

O circuito da figura mostra a sensibilidade do SCR da série 106 e de que modo podemos usá-lo no controle de cargas a partir de baixas correntes. Se em lugar do sensor usarmos LDRs ou outros transdutores, podemos transformar este circuito em alarmes de luz etc.
A carga tanto pode ser o aparelho alimentado, como um relé, como no circuito com este componente, dado no item sobre transistores unijunção. O sensor consiste em duas chapinhas de metal, que devem ser tocadas simultaneamente para haver o disparo.
A alimentação depende da carga, lembrando que quando um SCR conduz, ocorre uma "perda" ou queda de tensão de 2V, que precisa ser compensada, entre seu anodo e o catodo. Assim, se vamos controlar um circuito de 6V precisamos alimentá-lo com pelo menos 8V.

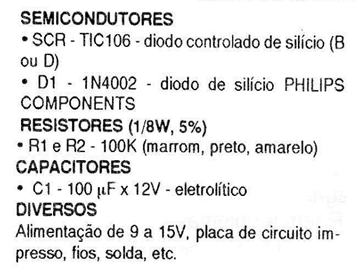

Lista de material:
