Se o leitor necessita gerar um sinal de frequência fixa, controlada por cristal de quartzo para maior precisão, o circuito que descrevemos poderá ser usado na faixa de 1 MHz a 10 MHz, dependendo apenas do cristal empregado.
O transistor é NPN de uso geral e o choque de RF não é crítico, podendo ter valores entre 47 μH e 470 pH tipicamente. A alimentação do circuito poder ser feita com tensões entre 6 e 12 V.

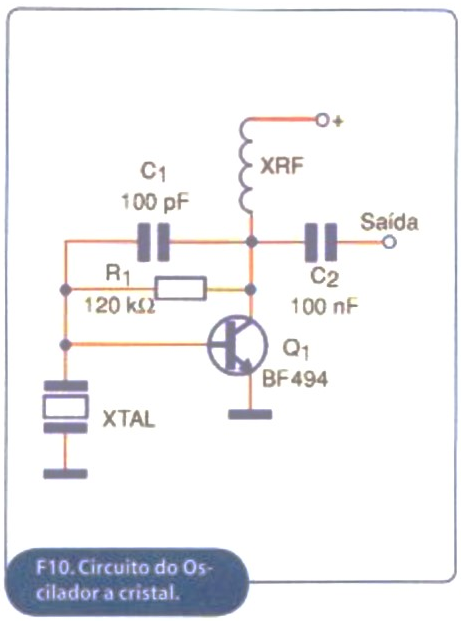

O cristal deverá ser escolhido de acordo com a frequência que se desejar na saída, podendo ser aproveitado de aparelhos eletrônicos fora de uso. Os capacitores devem ser cerâmicos de boa qualidade. Na figura 10 temos o diagrama completo do oscilador controlado por cristal.

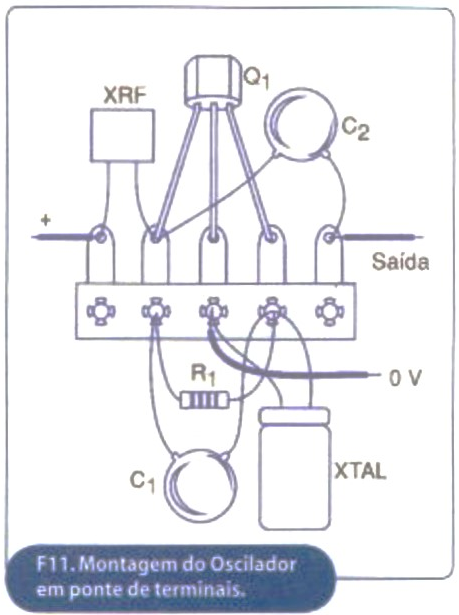

Para uma montagem experimental pode ser usada uma ponte de terminais com a disposição de componentes ilustrada na figura 11. É claro que também existe a possibilidade de se fazer a montagem do circuito numa matriz de contatos ou placa de circuito impresso.
Eventualmente, o resistor deverá ter seu valor alterado em função do ganho do transistor de modo a se obter as oscilações com maior facilidade. Para experimentar o circuito basta ligar nas proximidades um receptor de rádio que sintonize a frequência que se deseja produzir, ou então ligar a saída do oscilador a um frequencímetro sensível.
Com uma pequena antena (telescópica, ou fio de 2 a 3 metros) o circuito pode ser usado como um transmissor telegráfico experimental de onda contínua (CW).
