O circuito da 1igura 1 serve para aumentar a intensidade de sinais de áudio de fontes como microfones, rádios experimentais, fonocaptores de toca-discos, captadores de guitarra e violão desde que sejam de média ou de alta impedância, acima de 500 ohms.
O transistor usado é um BC558 PHILIPS COMPONENTS, mas equivalente PNP de uso geral podem ser empregados. A fonte de alimentação consiste em 4 pilhas pequenas ou ainda urna bateria de 9 Volts. Dependendo do ganho do transistor e da intensidade do sinal de entrada, ajusta-se o trimpot P1 de modo a não haver distorção na saída, ou seja, para que o transistor opere em classe A.
Esta operação deve ser feita com cuidado.

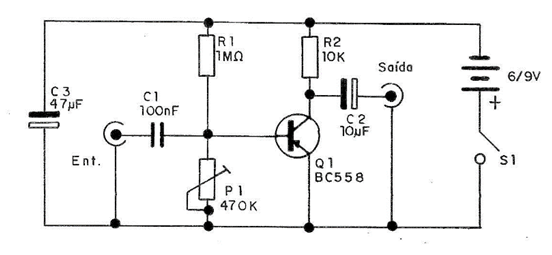

Figura 1

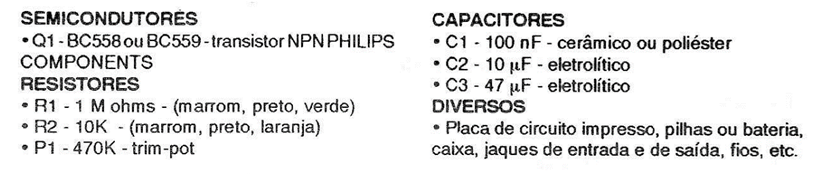

Lista de Material | Clique na imagem para ampliar |
