Neste projeto um relé é acionado na presença de luz. Podemos usar como alarme de luz ou em outras aplicações que -exijam o acionamento por um bom foco de luz. Para aumentar a sensibilidade e diretividade, podemos colocar diante do fotodiodo uma lente convergente, de tal forma que o diodo fique em seu foco. Este recurso é muito comum nas aplicações com este tipo de componente.

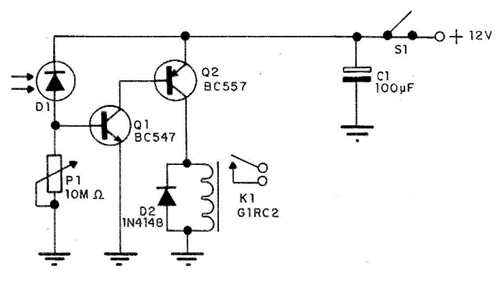

O diagrama do foto-relé é mostrado na figura. O relé é de 12V, podendo ser o G1RC2 que pode controlar até 10 ampères de cargas. A sensibilidade poderá ser ajustada, com a ligação de um potenciômetro de 10Megohms entre a base de Q1 e o ponto de 0V da alimentação.

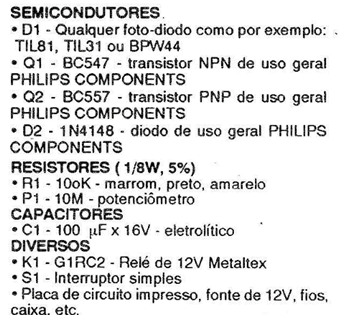

Lista de material
