O primeiro circuito é de um pré-amplificador de áudio com excelente ganho e impedância muito alta de entrada. A alimentação pode ser feita com tensões de 9 a 12V e o consumo, é pouco maior que 0,5 mA. Com uma bateria de 9V e esse consumo este pré-amplificador pode funcionar por meses seguidos.

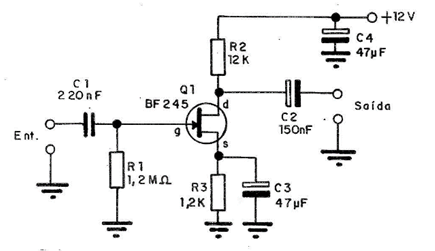

Na figura 1 temos o circuito que apresenta um ganho de tensão de 10 vezes.
Os cabos de entrada e de saída de sinal devem ser blindados, pois a elevada impedância de entrada, torna o circuito sensível a zumbidos. Este pré-amplificador é ideal para microfones e captadores do tipo cerâmico de alia impedância, com nível de sinal de saída até uns 500 mV.

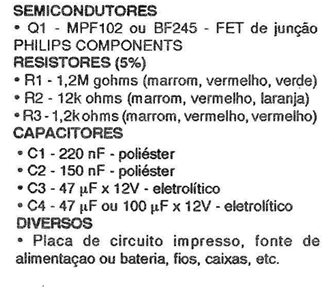

Lista de material:
