Um tipo de fonte de alimentação bastante simples e útil é aquela que não faz uso do transformador. Embora esse componente seja alta- mente recomendável, dado o isolamento que proporciona, há casos em que, por economia, limitação de espaço ou ainda pela não necessidade de uma segurança tão grande, pode ser usada uma fonte de alimentação sem transformador. Essas fontes aproveitam a reatância capacitiva de um capacitor, normalmente poliéster de alta tensão, para reduzir a tensão da rede de energia. Depois disso, são feitas a retificação, filtragem e regulagem.
Nota: Este artigo faz parte de um artigo completo com 10 fontes de alimentação publicado na revista Eletrônica Total 141 de 2020. Encontra-se no site com o código ART5475.
As fontes sem transformador típicas são usadas para alimentar aparelhos de baixo consumo tais como calculadoras, relógios e outros equipamentos semelhantes cuja tensão esteja na faixa de 1,5 a 9 V tipicamente.

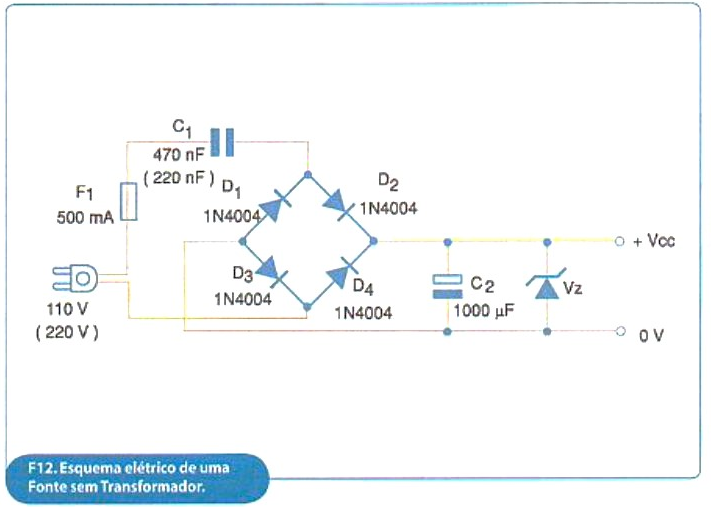

As correntes exigidas por esses aparelhos não devem superar os 20 mA. Com correntes maiores, os capacitores exigidos seriam muito grandes, caso em que o transformador já começa a se tornar mais interessante. Na figura 12 temos o circuito de uma fonte sem transformador para correntes até 20 mA.

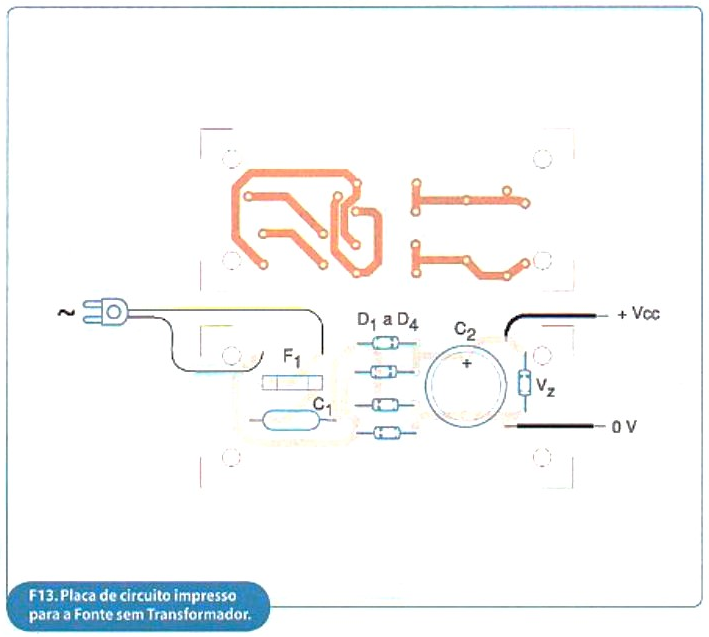

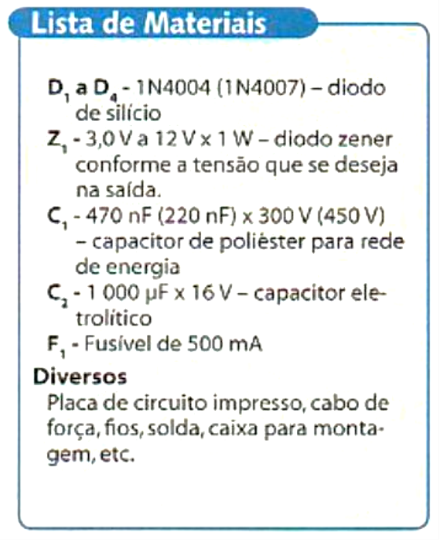

O diodo zener determina a tensão de saída. O capacitor de poliéster tem valores diferentes, conforme a rede seja de 110 V ou 220 V. Os valores entre parênteses são para a tensão de 220 V. Sua tensão de trabalho deve ser pelo menos o dobro da tensão da rede em que o circuito vai ser usado. Na figura 13 vemos uma sugestão de placa de circuito impresso para implementação desta fonte.
É importante tomar muito cuidado com os isolamentos de todas as partes do aparelho que deve ser alimentado e da própria fonte, pois ela está diretamente conectada à rede de energia. Nenhum equipamento com partes metálicas ou elétricas expostas deve ser alimentado com esse tipo de fonte.
