Este é um antigo projeto de meu caderno de anotações da década de 60. O artigo reproduz o texto original que escreve por volta de 1965 e se baseia em componentes comuns. Naquela época, muitos dos projetos que realizei eram com componentes de sucata ou improvisados, pois não havia opção no mercado. Este é o caso do manipulador que descrevo, que aparece em versões modernas “recuperadas” no site. Esta é a versão original em que mantenho os desenhos que fiz à mão na época.
O manipulador que descrevo foi realizado com pedaços de latas de conservas que, para que houvesse contacto elétrico, tive de raspar a tinta. Era um trabalho artesanal, tendo os fios presos por parafusos com porcas, tudo fixado numa base de maneira.
Começamos por dar na figura 1 a lata que serve de base para a parte superior do manipulador. Suas dimensões são de 12 x 2 cm.

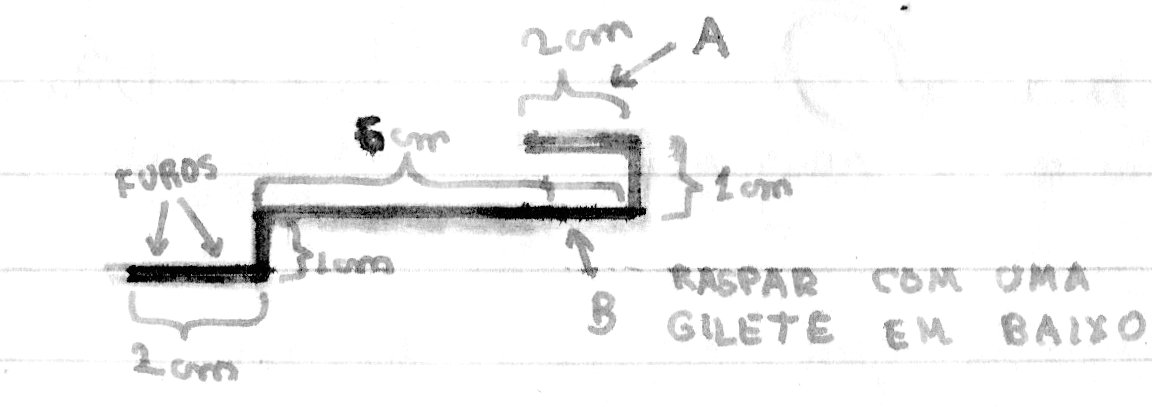

Esta lata deve ser dobrada conforme mostra a figura 2 e também furada.

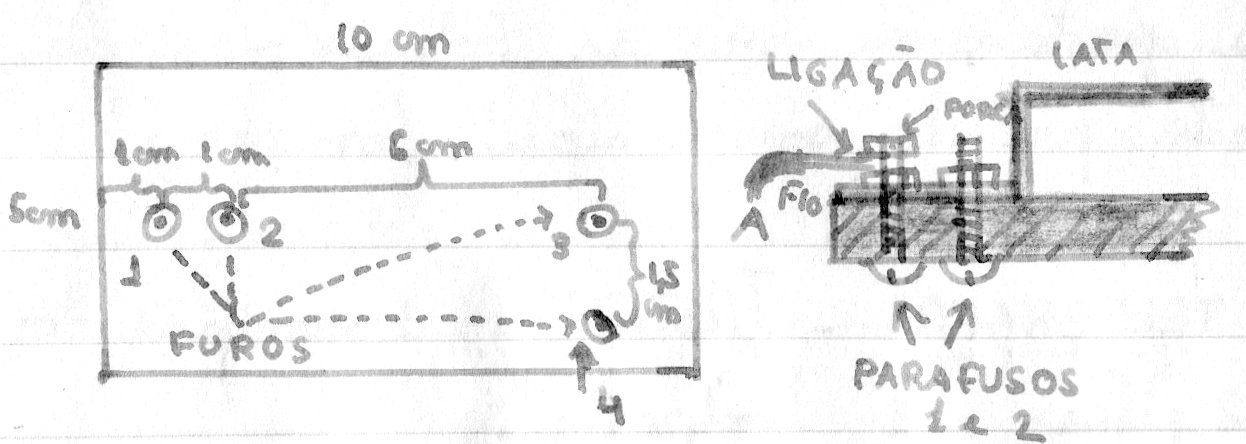

A figura 3 mostra a base de madeira em que esta lâmina vai se apoiar. Uma tabuinha de 10 x 5 cm foi usada na montagem original.
Observe que a tabua deve ser furada de modo a receber os parafusos de ¾ por 1/8 de polegada. São usados no total 4 parafusos deste tipo.

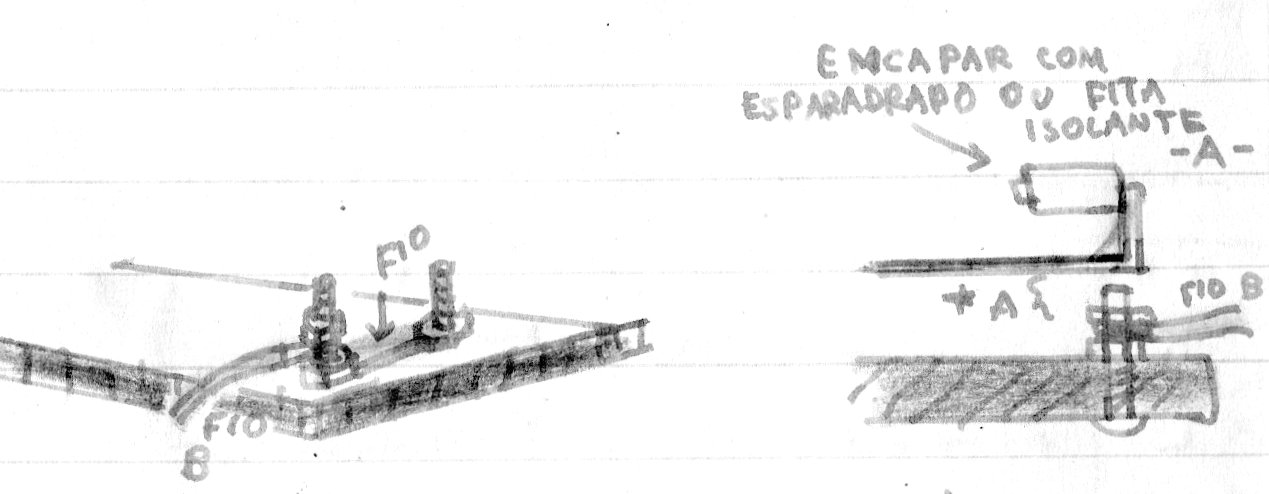

Temos então na figura 4 o modo de se prender os fios de contacto do ponto em que a lata deve tocar quando for apertada no uso do manipulador.
Observe que é importante a tinta seja raspada no local para que o contacto ocorra sem falhas.
Com o manipulador pronto, diversos projetos encontrados no site e nesta seção descrevem telégrafos simples em que ele pode ser usado.
No MIN835 (próximo) descrevemos justamente a aplicação imediata de meu caderno de anotações de um telégrafo luminoso de uma via.
